美国康塔公司正式发布筛网校准检测仪
用筛子检测物料粒度组成的技术,是物料粒度分析的重要方法之一,简称筛析。筛析的粒度范围为300~0.045mm。因为操作简单方便,筛分法一直是检验粗粒度磨料粒度组成的通用标准(GB/T 6404-1996)方法。筛分法可直接将颗粒分级,因此常作为其他物料粒度分析方法的参考校正标准。但其缺点是小尺寸筛网易被物料堵塞,且难以清洗;筛网强度低,易破损。为克服不同筛网对同一样品筛分结果的差别,使其粒度组成检验结果具有一致性和可比性,国标明确规定了对测试数据必须按照正态概率分布规律校正后,才能得出最终结果。
可对于超硬磨料粒度组成检验,目前标准中并没有统一的标准砂和校正方法,也没有严格要求按照标准对分析筛进行合格检验。这导致了不同企业以及质检部门对于同一样品粒度组成的筛分检验结果之间具有较大的差异,严重影响了对产品质量稳定性和统一性评价,也阻碍了同行间的技术交流。筛网校准检测,事实上已经成为亟待解决的问题。

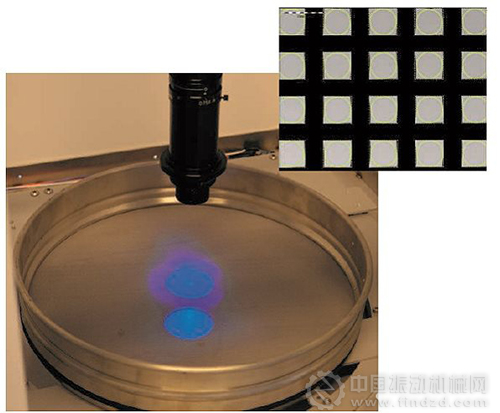

欧奇奥(Occhio)SIEVECAL筛网校准检测仪将成为解决这一问题的利器。SIEVECAL筛网校准检测仪基于图像分析测量技术,通过全计算机控制的标准操作程序(SOP)对筛网表面进行完整扫描,可迅速准确地对筛网是否合规提供准确数据。快速高分辨工业相机, 结合远心镜头和平行背光可在筛网旋转和转换中获得图像。软件实时计算网孔大小和丝径粗细。检测结束后,将检测报告打印或存储在电脑中。
欧奇奥SIEVECAL筛网校准仪主要规格
标准筛大小:从8英寸到12英寸(支持所有标准筛)
筛孔:从20μm 到12.5毫米
筛孔计算:最小Feret直径: X;最大Feret直径:Y;最大距离:对角线最大内切圆直径
执行标准:符合ASTM E11标准的专用采集和报告软件
光学台:完全自动化的平面扫描样品台(筛网旋转和转换)
标准分析所需时间:2分钟
远心镜头固定工作焦距:变焦从1.2μm 到22μm分辨率
摄像头:高速USB3,1.3M像素
容易对焦
非接触检测方法
堵塞开口的检测和计数 (相对比例)
完全的筛网检测成为可能
完全自动化扫描,至少90%全筛网表面恢复
欧奇奥SIEVECAL筛网校准仪软件特征
用户可定义最少图像数(表面),或最少网孔数
用户可定义网孔检测参数
实时筛孔测量,筛孔识别卡(ID)
筛孔散点图
筛孔体积分布图
单一筛孔的可视化
