安装破碎机颚板衬板不是一件容易的任务。为了保证锤头螺栓安装牢固，通常需要使用重型液压工具。但是在狭窄空间内，紧固锤头螺栓工作既笨拙又复杂。此外，如果螺母紧固不当，颚板可能脱落并损坏破碎机。新型Tri-Nut螺母可以使颚破衬板的安装工作更加安全和简便。

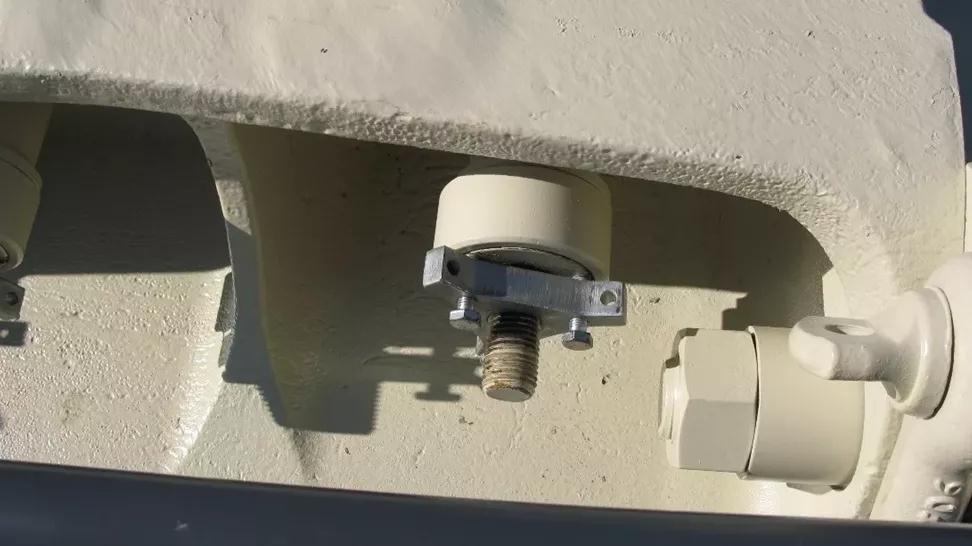

固定鄂式破碎机衬板的Tri-Nut螺母

Tri-Nut设计理念源于客户现场专家与现场服务人员之间的交流。与传统的双螺母方案相比，使用Tri-Nut螺母可以采用轻便的工具手动固定颚板衬板；而且，可以在几个小时内轻松完成颚破衬板更换。这显著缩短了维护时间，从而可减少维修停机时间和降低运营成本，并确保更安全的工作环境。

这种固定系统可以替代Nordberg® C系列颚式破碎机所有型号上的普通六角螺母，而且根据现有螺纹规格（M30、M36和M48），也可用于其他颚式破碎机。

一套Tri-Nut螺母由1个专用螺母和3个六角螺栓组成，可以替代锤头螺栓六角螺母。锤头螺栓的数量因颚式破碎机型号而不同，每根锤头螺栓都要配两个普通螺母，而一个Tri-Nut螺母可以代替两个普通六角螺母。例如，一台C110颚式破碎机安装有16根锤头螺母，则需要32个六角螺母。使用Tri-nut解决方案，螺母数量可减少一半。我们在2019年之后交付的所有颚式破碎机均配备有Tri-Nut固定系统。现场服务不只是解决现场的单个问题，更是一种相互的技术交流，共同致力于项目的持续优化。

Tri-Nut螺母的正确安装方法

拆掉固定颚板衬板锤头螺栓的所有六角螺母。

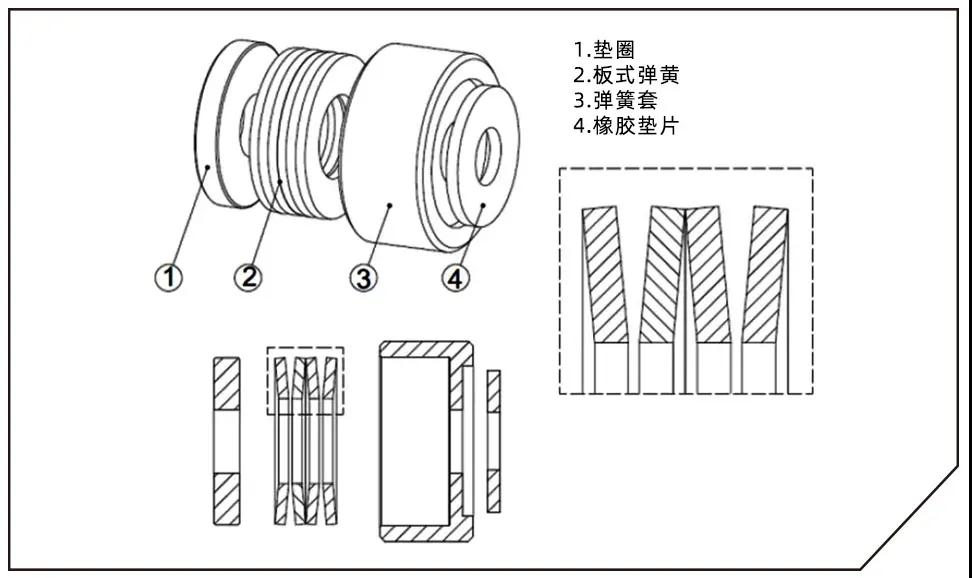

安装弹簧总成之前，确定其部件如下图所示。

安装弹簧总成。但不要压紧板式弹簧（2）。

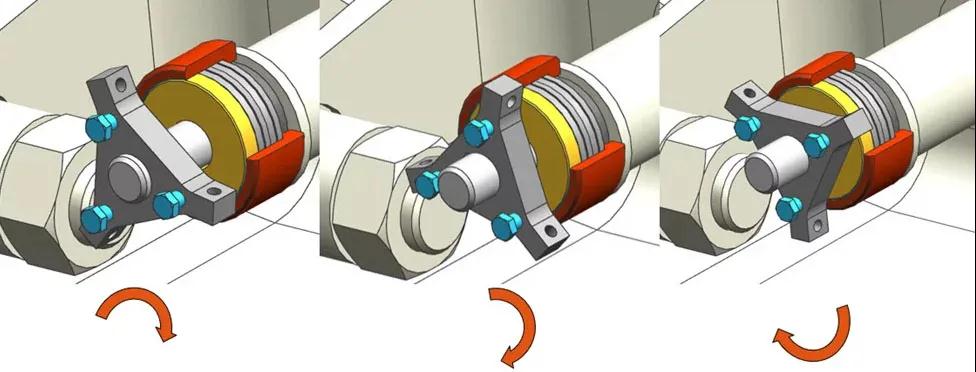

 紧固Tri-Nut螺母，直至其接触到垫圈（1）为止。手动将Tri-Nut螺母旋到锤入式螺钉上。

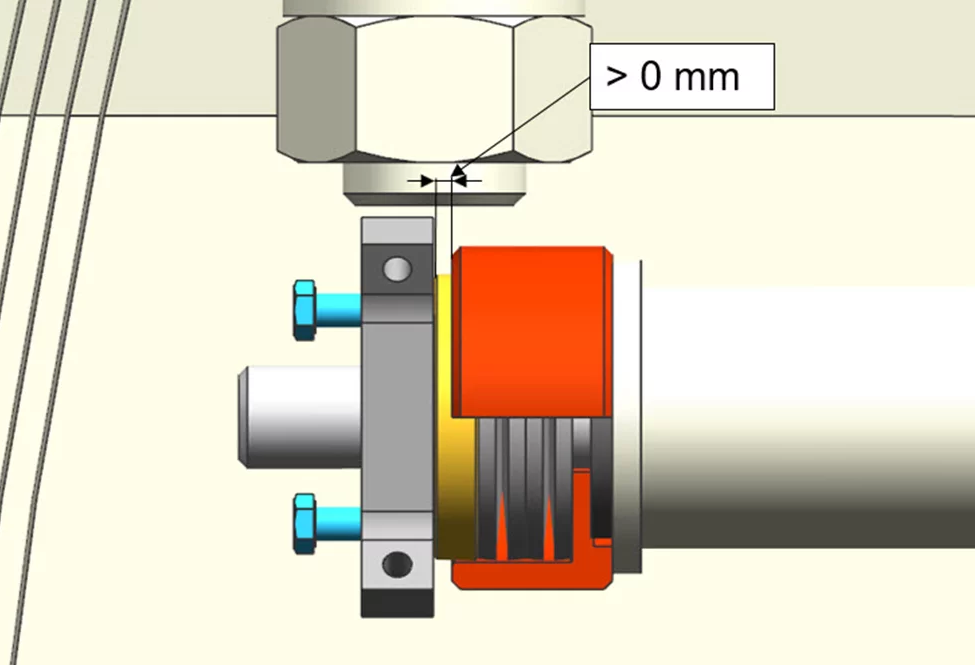

不要压紧盘形弹簧（2）

拧紧Tri-Nut螺母，但不要压紧盘形弹簧

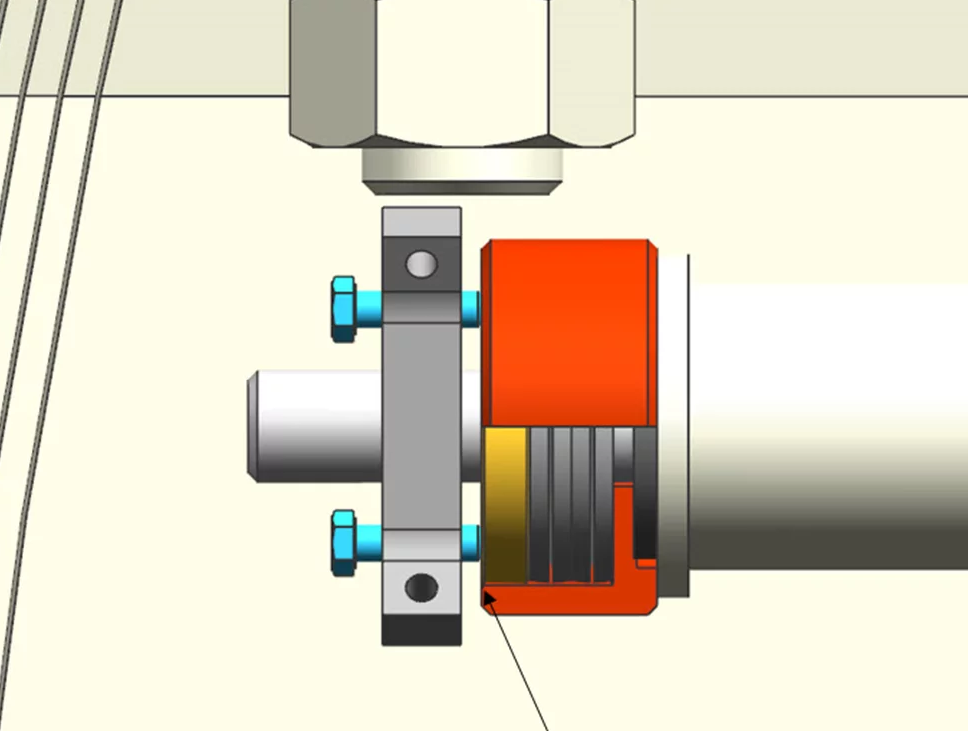

拧紧Tri-Nut螺栓（蓝色），以达到盘形弹簧的适当预紧力。保证垫圈（1）与弹簧套边缘（3）平齐。


重新启动颚式破碎机后，立即检查板式弹簧（垫圈与弹簧套边缘平齐）的预紧力。如有必要，重新紧固。
