振动筛出现轴承温度偏高、筛网过快破损、电机烧毁及筛梁断裂等故障,以下方法让你轻松搞定!

日期:2017-11-29 | 来源:中国振动机械网
  筛分设备是矿山、建材、化工等行业必须的设备,其性能好坏直接影响生产能力和技术经济指标,因此,了解一些振动筛常见故障和解决方法在生产实践中是非常必要的。今天小编总结了振动..

  筛分设备是矿山、建材、化工等行业必须的设备,其性能好坏直接影响生产能力和技术经济指标,因此,了解一些振动筛常见故障和解决方法在生产实践中是非常必要的。今天小编总结了振动筛轴承温度偏高、振动筛网过快破损的原因,以及筛梁断裂或管梁断裂、筛箱侧板开裂、电机烧毁等故障的主要原因及解决方法!

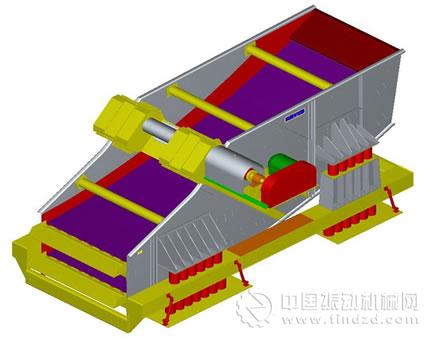

振动筛轴承温度偏高的原因有哪些?

振动筛轴承是在重载、大离心力的情况下工作的,所以通常发热现象比较明显。通常情况下,振动筛空车试车4h,轴承的温度应该维持在35~6O℃。如果出现了轴承温度偏高,可能是由以下原因所造成的。





(1)轴承型号选择不合理

如果使用振动筛过程中,频繁发生激振器部位轴承过热且加油后也没有明显的改善情况,那么很有可能是轴承型号选择不合理所造成的。造成这种情况最主要的原因是轴承径向游隙太小。振动筛上的轴承运转频率高、承载负荷非常大,同时载荷为变动载荷,如果轴承的径向游隙太小就没有办法承受高频大载荷,所以选择时需要选择大游隙轴承。

(2)轴承热膨胀空间缺乏

主要表现在当生产时间长时,轴承温度高,会使用轴承损坏。主要原因是轴承端盖压住轴承外圈时太紧,没有给轴留出热胀的空间,当温度升高时轴胀,使轴承的端盖抵死,没有轴向游隙,压盖与轴承外圈之间必须有一定间隙,以保证轴承正常的散热和一定的轴向窜动。该间隙可以通过端盖和轴承座之间的密封垫来进行调整。

(3)轴承油少或油质污染等

轴承缺油或油过多,长期不检查轴承的注油情况时轴承就会发生缺油现象,会产生发热现象,严重时会损坏轴承。要解决这种现象平时要定期打开端盖检查,及时注油,加油时油量不能充满整个端盖,要留出三分一的空间。这时需要给轴承注油、清洗、更换油和密封,检查油质和注油情况。

(4)外界煤泥的进入

外界环境恶劣,煤泥进入轴承端盖内也是轴承发热的一个原因,因而平时要经常检查轴承的密封情况,防止外界的煤泥、水等进入到轴承的内部。

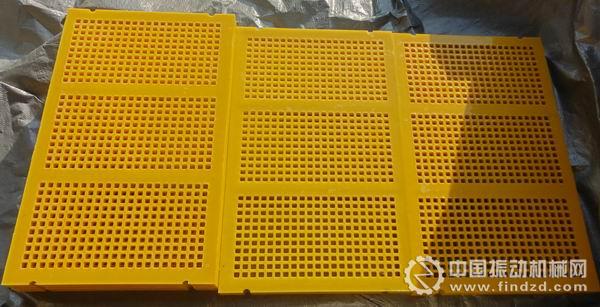

 振动筛网过快破损的原因及解决办法





振动筛网过快破损的主要原因有:

筛网质量问题、筛网的张紧力度、物料投料问题等。

a、筛网的质量问题是一个引起筛网破损过快的重要因素。筛网的材质如果达不到物料的筛分要求,筛网损坏的就很快,我们在客户在选择旋振筛时注意事项中列举了筛网的分类及如何选择合适的筛网。

b、筛网张紧力度不够,以致引起筛网颤动,通常沿筛网边缘或包边压条处断裂或损坏。

c、筛网一般有上部的筛分层和下部的受力层,要求这2层之间紧密贴合,如果筛网预张紧工艺差,当筛网底部的受力层绷紧时,筛分层没有拉紧,那么做筛机工作时筛网上下颤动的距离过大,和筛框接触部分不能有效压紧,这也是引起筛网损坏过快的原因之一。

d、物料的投料问题。因为在振动筛工作过程中不断的投料,但是如果一次投料过多,阻碍物料在筛面上正常运动,不但容易使筛网疲劳变松,而且会大大降低物料的处理量。一次性给予大量的物料,会使本身处于不平衡运转的电机负荷突然增加,不但容易损坏筛网,而且容易造成振动电机的损坏,所以在投放物料时要均匀的投料。在有强大冲击力的给料方式,必须给振动筛加装缓冲料斗,物料直接冲击筛网会消耗振动源所产生的激振力,更容易造成筛网破损及筛网疲劳。

解决方法:

a、首先在选择振动筛时选择质量可靠的筛网;

b、经常检查筛网的张紧度;

c、检查筛网是否压实。

d、如果是筛分液体,有强大冲击力时最好加装料斗或缓冲器。

e、如果有物料堆积,尽快查找原因如调整振动电机偏心块等。

  振动筛筛梁断裂或管梁断裂解决方案有哪些?

从断裂力学的原理中我们可以知道,振动筛筛框颤抖导致产生弯曲疲劳,使得筛梁容易断裂。如果筛梁的断裂是由于振动筛筛框颤抖造成的,那么最容易的解决方案就是加厚振动筛筛板。





除此之外,管梁壁太薄会导致振动筛管梁断裂。振动筛运行过程中,管梁外围缺乏保护,水或煤粒等物体会对管梁形成直接的冲击,时间长了就会使得管梁生锈而造成断裂。解决方法是更换同一型号的厚壁管或者直接使用大一型号的管梁。由于管梁是在振动筛出厂时就配置好的,因此要更换需要提前与厂家联系。在实际现场中,也可通过外包胶的方法来解决这一问题。同时,在筛板连接的地方安装压条,预防水的渗漏。

当管梁发生断裂故障时,如果断裂情况不是非常严重,可以焊接修补管梁以减少对生产的影响。但是,焊接的时候焊缝必须是沿着梁的纵向进行,而不能是横向的,否则更加容易造成断裂。

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动,而下旋转重锤则使筛面产生锥面回转振动,其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形,而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力,可以改变振幅。而调节上、下重锤的空间相位角,则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

振动筛筛箱侧板开裂原因解决

振动筛筛箱侧板开裂应该采取如下措施判断解决:





振动轴与侧板连接部位出现开裂现象时,首先应当检查电动机的旋转方向和偏心块的安装方式是否正确。图3列举了3种不正确的安装方式,都有可能造成侧板开裂口图3a右侧电动机上偏心块安装错误;图3b中2台电动机都朝一个方向旋转,筛箱后侧摆动比较大;图3c中1台电动机不转,筛箱摆动剧烈,并且噪声很大。

以正确方式运转时,筛箱侧板承受的力并不大,补焊开裂的部位便可以正常使用。

振动筛电机烧毁的原因汇总分析及预防措施

振动电机是在电机转轴两端安装上偏心块,利用具高速回转产生激振力,带动设备工作。由于其结构简单、紧凑、安装方便,能够参与振动,且不需传动装置等诸多优点,在各行业的应用较广泛。然而由于其结构的特殊性,其使用寿命比普通电机要短得多,能引起普通电机烧毁的原因,如缺相、过载、过流、短路等故障,也都能引起振动电机的烧毁,在这里不再赘述,下面简单分析——下其它几种引起振动电机烧毁的原因及预防措施。





1)地脚螺栓的松动问题

这是引起振动电机烧毁的主要故障之一,由于振动电机本身结构的特殊性,其两端偏心块产生的激振力每分钟要上二千次地冲击地脚螺栓,再由于振动电机本身的参振,故地脚螺栓非常容易松动,一旦某个螺栓松动,就会在较短的时间内引起其它螺栓的松动,甚至断裂,从而烧毁电机。

预防措施:①经常加固地脚螺栓;②增加防松装置;③保证地脚面与电机地板的良好接触,使几条地脚螺栓均匀受力。

在选材上,尽量使用壳座一体的振动电机(即地脚面在机壳上),因地脚面是一次加工而成,故能保证其水平。而壳座异体(即地脚面在两端端盖上),因地脚面是分次加工,再组装而成,由于装配误差的存在,不易保证其地脚面的水平,这样几地脚螺栓的受力就不易均匀,而受力较大的一螺栓就容易松动,进而引起其它螺栓的松动、断裂,烧毁电机。

2)安装问题

因为振动电机两端装有较重的偏心块,如垂直或倾斜安装(即转轴垂直或倾斜水平面),则轴承(提供产品:轴承附属件)轴向要承受偏心块的重力。如果振动电机里无特殊装置(即平面轴承),将对轴承产生不良影响,从而缩短使用寿命。

预防措施:①选择立式振动电机(即里面增加平面轴承);②尽量避免垂直或倾斜安装。

3)偏心块的调整问题

调整偏心块时,误把两端偏心块的方向调反,使振动电机产生一个空间扭矩,使振动电机在非正常状态下工作,进而引起烧毁。因此调整偏心块时,一定要注意其对称性,即两端偏心块要两两对应,或者说是两端偏心块的重心连接线要与转轴平行,不能成异面状态。

4)防护罩的密封问题

由于振动电机的工作环境大都非常恶劣、粉尘大,如果防护罩密封不严,很容易进灰尘,引起偏心块的摩擦运转,从而烧毁电机。所以在工作环境恶劣的地方,一要增加防护罩的密封,二要经常清理防护罩里面的灰尘。

5)环境温度

设备输送物料温度不能过高。因为振动电机与设备是刚性连接,也可以说是一个整体,如果设备输送物料温度过高,则很容易引起振动电机地面与机壳温度增加,造成散热困难,从而烧毁电机。

预防措施:①在不影响设备工作的前提下,尽量使振动电机远离高温物料;②想办法降低物料的温度。

6)散热问题

普通电机——端有风扇,工作时使风向顺着机壳上面的立筋流动,不仅散热较快,而且也清除了上面的尘埃,使电机在良好的状态下工作。而振动电机因无风扇可散热,全靠自然冷却,再加上工作环境大都非常恶劣,粉尘大,粉尘极易在电机表面堆积,从而引起内部温度过高,烧毁电机。

预防措施:①经常清除电机表面尘埃,使其在良好的条件下工作;②在设计过程中,振动电机表面应尽量光滑,使尘埃不易聚积,如果在粉尘较大的环境下工作,应考虑减去机壳表面的散热筋,因为此时,散热筋不仅起不到散热作用,反而易使粉尘堆积,阻碍电机散热。
