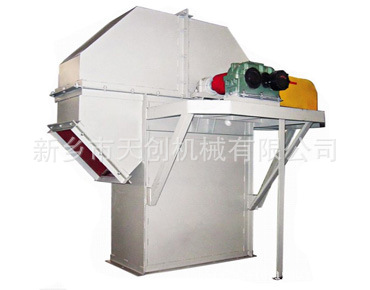

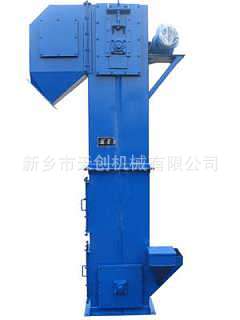

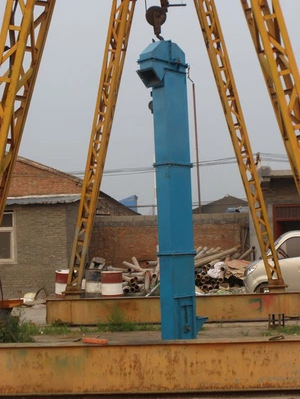

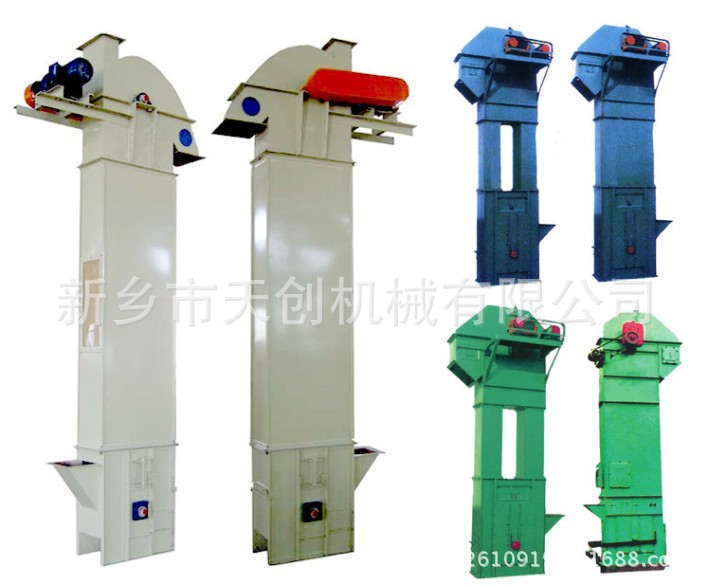

TD，D系列斗式提升机（垂直提升机）产品概述:TD系列斗式提升机（垂直提升机)适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度较高40m。TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。TD系列斗式提升机特点为：结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD型斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD,D系列斗式提升机（垂直提升机）基本结构:TD型斗式提升机（垂直提升机）由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。TD型斗式提升机结构形式为：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。TD,D系列斗式提升机（垂直提升机）主要特点:1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。2.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。4.运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
TD,D系列斗式提升机（垂直提升机）
技术参数表:
|
型号
|
TH160
|
TH200
|
TH250
|
TH315
|
TH400
|
TH500
|
TH630
|
TH800
|
|
料斗形式
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
Zh
|
Sh
|
|
输送量（m3/h）
|
普通型
|
15
|
25
|
18
|
29
|
31
|
48
|
35
|
60
|
60
|
94
|
75
|
118
|
114
|
185
|
146
|
235
|
|
改进型
|
|
|
|
|
|
|
46
|
80
|
80
|
125
|
100
|
157
|
152
|
246
|
177
|
280
|
|
料斗
|
斗宽（mm）
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
|
斗容（L）
|
1.2
|
1.9
|
1.5
|
2.4
|
3.0
|
4.6
|
3.75
|
6.0
|
5.9
|
9.5
|
9.3
|
15.0
|
14.6
|
23.6
|
23.3
|
37.5
|
|
斗距（mm）
|
普通型
|
500
|
512
|
688
|
920
|
|
改进型
|
---
|
384
|
516
|
736
|
|
链条
|
圆钢直径x节距mm
|
14X50
|
18X64
|
22X86
|
26X92
|
|
条数
|
2
|
2
|
2
|
2
|
|
单条破断截荷KN
|
≥190
|
≥320
|
≥480
|
≥570
|
|
环数
|
普通型
|
9
|
7
|
7
|
9
|
|
改进型
|
---
|
5
|
5
|
7
|
|
料斗运行速度（m/s）
|
1.2
|
1.4
|
1.5
|
1.6
|
|
主链轮节圆直径（mm）
|
300
|
365
|
520
|
630
|
710
|
800
|
900
|
1000
|
|
主轴转速（r/min）
|
69.71
|
63.22
|
44.11
|
42.5
|
37.6
|
35.8
|
31.8
|
30.5
|
|
输送物料较大块度（mm）
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
65
|
说明：1.表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2.斗提机料斗用途为:浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。 深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。
|
