垂直提升机/垂直振动提升机/塑料筛选垂直振动送料机可定制型号
品牌 | 骄阳机械 | 产地 | 河南 新乡 |
规格 | 连续式,往复式 | 输送量 | 订做 |
加工定制 | 是 | 提升量 | 根据客户需要 |
种类 | 垂直提升机 | 材质 | 碳钢、铝材等 |
电机功率 | | 额定起重量 | 1-2吨 |
适用温度 | -10-50 | 输送速度 | 20m/min |
提升速度 | 20 | 提升高度 | 20 |
类型 | 垂直式 | 输送能力 | 12 |
功率 | 2.2 | 输送距离 | 6.5 |
重量 | 2000 | 适用领域 | 农业 |
适用对象 | 皆可 | 产品规格 | 26/13 |
振动垂直提升机主要用于颗粒状、粉状、块状混合物料的提升。该机占地面积小,结构简单,维护方便,好能少,运转稳定。输送过程中同时完成冷却、烘干、筛选、等工艺,对有害物料和粉尘可密封输送。
垂直振动提升机简介

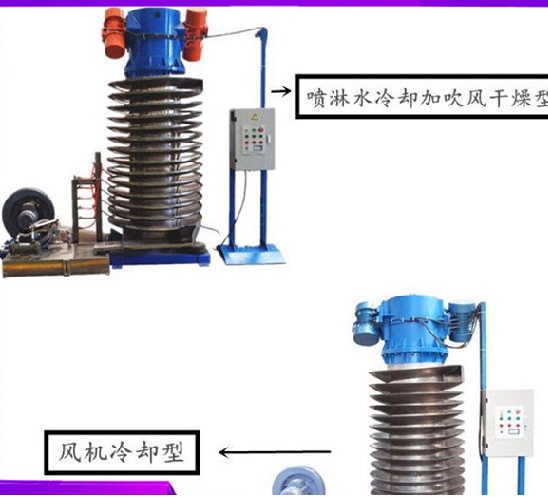

垂直振动提升机也可叫做干燥提升机、冷却提升机,是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用。
垂直振动提升机可分敞开式、封闭式两种结构。具有产品占地面积小,便于工艺布置。物料可向上输送,亦可向下输送。噪音低,结构简单,安装、维修便利。结构简单合理、能耗小,节约电能,料槽磨损小。
垂直振动提升机原理

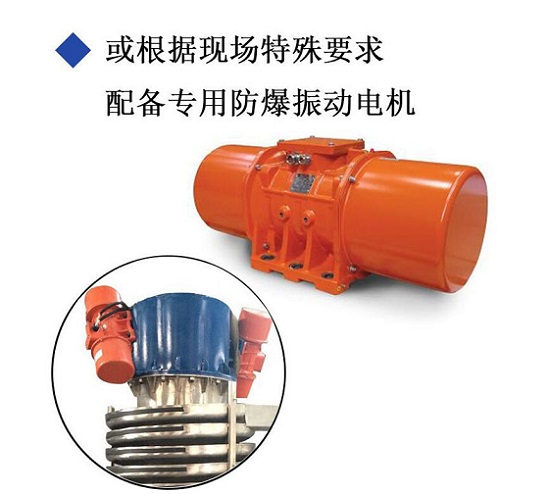

垂直振动提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直输送机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。
振动提升机技术参数表:
型号 | 输送量 (t/h) | 输送槽直径 (mm) | 输送宽度 (mm) | 输送高度 (m) | 振次 (min) | 双振幅 (mm) | 电动功率 (kw) | 重量 (kg) |
DZC300 | ~1.0 | 300 | 77 | ≤2.0 | 960 | 6~7 | 2×0.4 | 680 |
DZC500 | ~2.0 | 500 | 140 | ≤3.0 | 6~8 | 2×0.75 | 1010 |
DZC550 | ~3.0 | 550 | 152 | ≤3.5 | 6~8 | 2×1.5 | 1190 |
DZC600 | ~3.0 | 600 | 163 | ≤4.0 | 6~7 | 2×1.5 | 13210 |
DZC800 | ~4.0 | 800 | 224 | ≤4.5 | 6~8 | 2×2.2 | 1590 |
DZC850 | ~4.0 | 850 | 224 | ≤5.0 | 6~9 | 2×2.2 | 1750 |
DZC900 | ~3.5 | 900 | 185 | ≤6.0 | 6~9 | 2×3.0 | 2100 |
使用厂家须知
垂直提升机安装及使用时需注意以下几点:
1.垂直提升机必须安放于水平的平面上,并用螺栓固定好底座,来保证设备在正常的生产活动中不会因电机振动发生移动,并且能够减少噪音。
2.如果输送的物料是粉末装的,较好在输送槽上添加盖板,防止粉尘飞扬。
3.输送的物料需要注意物料的特性,如物料的粘度的大小,湿度的大小等。
4.配套GK型反接制动控制箱。用于使垂直提升机在停机时,快速通过共振区,防止机器经过共振区时产生较大的振幅,同时具有对电机过流、过载、断相等保护功能。
5.垂直提升机使用一段时间后应及时给振动电机加注润滑油,防止振动电机轴承过热或者轴承磨损。
6.如果物料运动轨迹不正常可调节两台振动电机的偏心块夹角至夹角角度一致。
垂直提升机特点
1. 垂直提升机工作时搁板的回程不占用工作节拍,输送效率高,且不受输送高速的影响。
2. 只能输送件货,且物料有较小尺寸的限制。
3. 承载范围大,较大可达2000Kg。
4. 与出入口输送设备配套使用,使输送过程实现完整自动化,避免了人工操作带来的不稳定性。
5. 结构紧凑,占地面积小。
6. 安全可靠,易于维护,运行费用低廉,有效降低输送成本。
