鳞板输送机

一、概述

1、BLT型鳞板式输送机的布置形式分为（1）水平型、（2）倾斜型、（3）倾斜水平型、（4）水平倾斜型、（5）水平倾斜水平型。

2、鳞板式输送机适用于冶金、煤炭、化工、电力、机械制造等部门，它可沿水平或倾斜方向输送散状物料或成件物品。也可用于流水线生产线中运送成件物。由于它的承载部件和运行部分均用金属材料构成，因而与其它连续运输机械相比，它可输送比较沉重的、粒度较大的磨琢性强的物料或成件物，并且适用于输送600℃—700℃的高温物料或成件物。

3、BLT型鳞板式输送机有以下特点：

（1）、适用范围广。

（2）、输送能力大，一般生产能力可达到1000t/h.

（3）、牵引链的强度高，可用作长距离输送。

（4）、输送线路布置灵活，与带式输送机相比，可在较大的倾角和较小的弯曲半径的条件下输送。因此布置的灵活性较大，板式给料机的倾角可达30°—50°，弯曲半径一般约为5-8m。

（5）、在输送过程中可进行分类，干燥、冷却或袋配等各种工艺加工。

（6）、运行平稳可靠。

（7）、由于鳞板式输送机的所有部件都是金属材料，而且其底板和牵引链自重大。

（8）、底板和牵引链的磨损快，润滑和维修不便，而且噪音较大。

（9）、结构较复杂，制造工作量大，加之自重大，因而造价高。

4、主要部件

（1）、牵引链（片式链）、片式链条耐冲击，运行平稳，工作可靠。

（2）、底板是鳞板式输送机的承载构件，采用螺栓或焊接与牵引构件联接在一起。

（3）、机架

鳞板式输送机的机架有头轮装置机架、尾轮装置机架、中间支架、凹弧段支架和凸弧段支架。

（4）、张紧装置

螺旋张紧装置是鳞板式输送机常用的张紧形式。

（5）、驱动装置

由于鳞板式输送机的速度低，一般采用综合式的传动机构即除减速机外，还配置如齿轮等减速设备构成的开式传动机构。

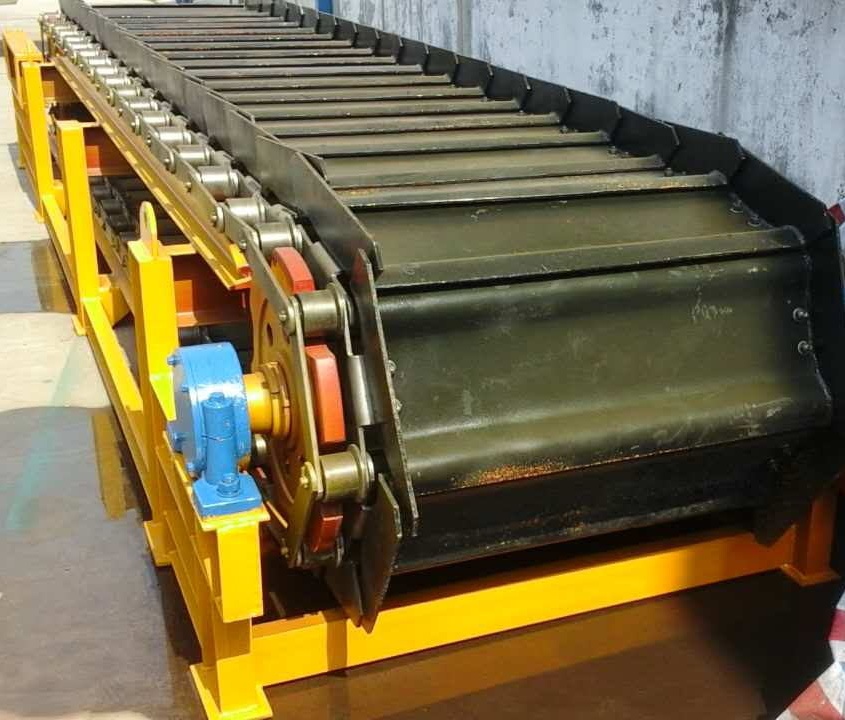

5、整体图
