 您当前位置:首页 >> 供求信息 >> 方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到

方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到

方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到

点击图片可看大图
供求标题:

方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到

发布时间: 2020-02-19
有效日期: 2020-02-29,
所属地区: 河南
关 键 词: 方形摇摆筛 长方形摇摆筛 石英砂方形摇摆筛

方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到[详细说明]

产品属性
产品数量
10
包装说明
木箱
价格说明
面议
产品规格
FYBS2030
产品编号
001
产品描述

产品介绍

             方形摇摆筛也称平面回转筛分机,其是一款高标准的精细筛分机,主要由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。该平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到筛分的高效率和高产量。并配备自动张紧和自动清洁的筛网安装系统,达到用户所理想的筛分效果。全封闭的结构,符合工作环境的环保要求;几乎没有对地面基础的垂直冲击载荷,使得该系列筛分机有更广阔的市场应用环境。

产品特点

1.该筛有分全封闭结构和敞开式结构。全封闭结构具有对筛分精细粉末中,粉尘不飞扬,采用偏重平衡,使筛机振动小、噪音低,符合环保要求。敞开式结构适合颗粒度较大物料的筛分和筛选,对于投料方面能够有效的目测和掌控。
2.该筛具有组合圆周、椭圆、直线三种运动轨迹,筛分效果好,不破坏物料的原有结构,适合多种物料的筛分和筛选。
3.配备有效的筛板安装系统,清洁方便,使筛板利用率高、寿命长,换筛板结构操作简便。
4加强型万向基座,保证设备运转更平衡,亦可根据实际场地采用吊挂式结构满足客户需求。
5.该平面回转筛可以达到四层的有效筛分,出料口可以按照客户需求出料。

方形摇摆筛工作原理

      方型摇摆筛又可叫往复式振动筛、精密振动筛,其电机驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,本质是由偏心轮绕定轴转动所形成的往复惯性力。根据R系列方形摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。R系列方形摇摆筛的工作原理为:摇摆筛启动后,设备摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱和筛面连体作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间,小于筛孔的物料通过筛孔落到下层,成为筛下物,大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出,最终完成筛分工作。从R系列方形摇摆筛的工作原理可以看出,其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响。实际筛分作业中,我们可以根据具体情况,在生产能力和筛分效率两方面有所取舍。

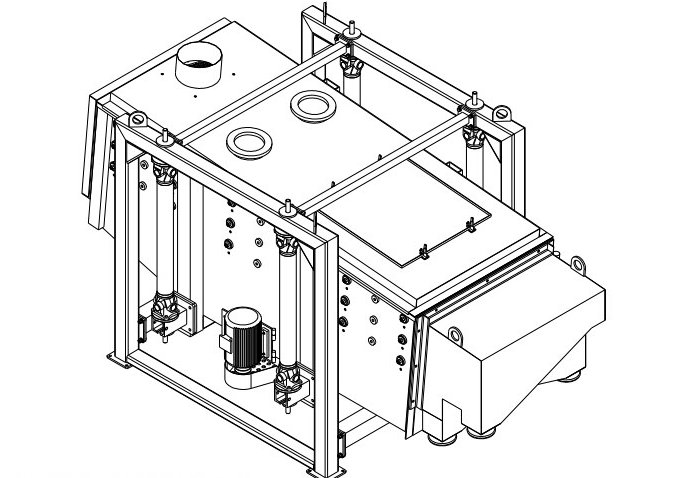

方形摇摆筛结构组成:

          方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。

      筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;

      驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。

技术参数

型号

有效筛分面积(m²)

功率(KW)

筛面倾角(º)

层数

回转频次(r/min)

筛箱行程(mm)

FYBS1030

3

3

5-8

1-5

180-260

25-60

FYBS1036

3.6

3

5-8

1-5

180-260

25-60

FYBS1230

3.6

4

5-8

1-5

180-260

25-60

FYBS1236

4.32

4

5-8

1-5

180-260

25-60

FYBS1530

4.5

5.5

5-8

1-5

180-260

25-60

FYBS1536

5.4

5.5

5-8

1-5

180-260

25-60

FYBS1830

5.4

7.5

5-8

1-5

180-260

25-60

FYBS1836

6.48

7.5

5-8

1-5

180-260

25-60

FYBS2030

6

7.5

5-8

1-5

180-260

25-60





undefined



方形摇摆筛优势说明:

1、往复回旋式的运动方式快速的将物料分散筛分

方形摇摆筛特殊的往复回旋运动能在几乎无垂直振动和跳跃的情况下将物料迅速地向筛网散去,小颗快速地通过网面,而大颗粒逐渐地被传送到出料端。

2、往复的小球可防止筛网堵眼

方形摇摆筛限制在筛网下方格中的弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁,撞击产生的振动有助于物料的分离和粘在一起的颗粒的分离。

3、'快速夹头'能使网面自动绷紧及提供快速,简便地筛网更换

快速夹头是专利设计,用于自动绷紧筛网,能过弹簧夹头将筛网固定在筛格的框架上。通过在整个网面上保持均匀的拉伸力,确保系统有极高的筛分精度,减少堵眼的问题,增加了筛网的寿命,这种设计能快速地卸下筛网,方形摇摆筛加工,极大的降低了停机时间。

4、平稳驱动系统,并带有动力平衡设计

方形摇摆筛驱动系统的动力平衡设计有使筛分运动不产生振动冲击,使系统能安装在悬吊装置上而不影响筛分效果。






厂家直销 (2).png










方形摇摆筛产品维护

1.在对方形摇摆筛进行周检时,要将设备所有松动的螺栓进行紧固,尤其是激振器、筛面和支承装置的螺栓要特别留意,而且严禁野蛮操作,防止损坏设备。

2.日常要仔细检查设备三角带的张紧程度,必要时适当张紧。

3.筛框是设备的重要部件,日常要多加留意主梁和全部横梁的焊缝情况,全面保证焊缝严实,不会出现裂纹情况。

4.对筛网进行维护时,要对磨损严重的筛网进行更换,即使是新筛网, 也要每隔4-8h重新张紧一次,直到完全张紧为止。


联系人: 李经理
联系电话: 086-0373-2517805
手机: 15037380577
传真: 086-0373-2517805
联系地址: 新乡市工业园
即时通讯QQ: 1143482985
电子邮箱: xxhwjixie@163.com
注意: 联系我时请说明是在中国振动机械网上看到的信息
