ZKS矿用振动筛 焦化厂振动筛
一、概述
ZKS系列矿用振动筛是我公司自行研制的一种新型、高效的筛分设备,主要用于冶金、矿山、煤碳、建材、电力、化工等行业,尤以冶金行业用途较为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械,该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。我们还可以根据用户需要进行特殊设计。
矿用振动筛工作原理和结构
ZKS系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动,使筛体沿激振力方向作周期性往复振动,物料在筛面上沿直线方向作抛物线运动,从而达到筛分目的。

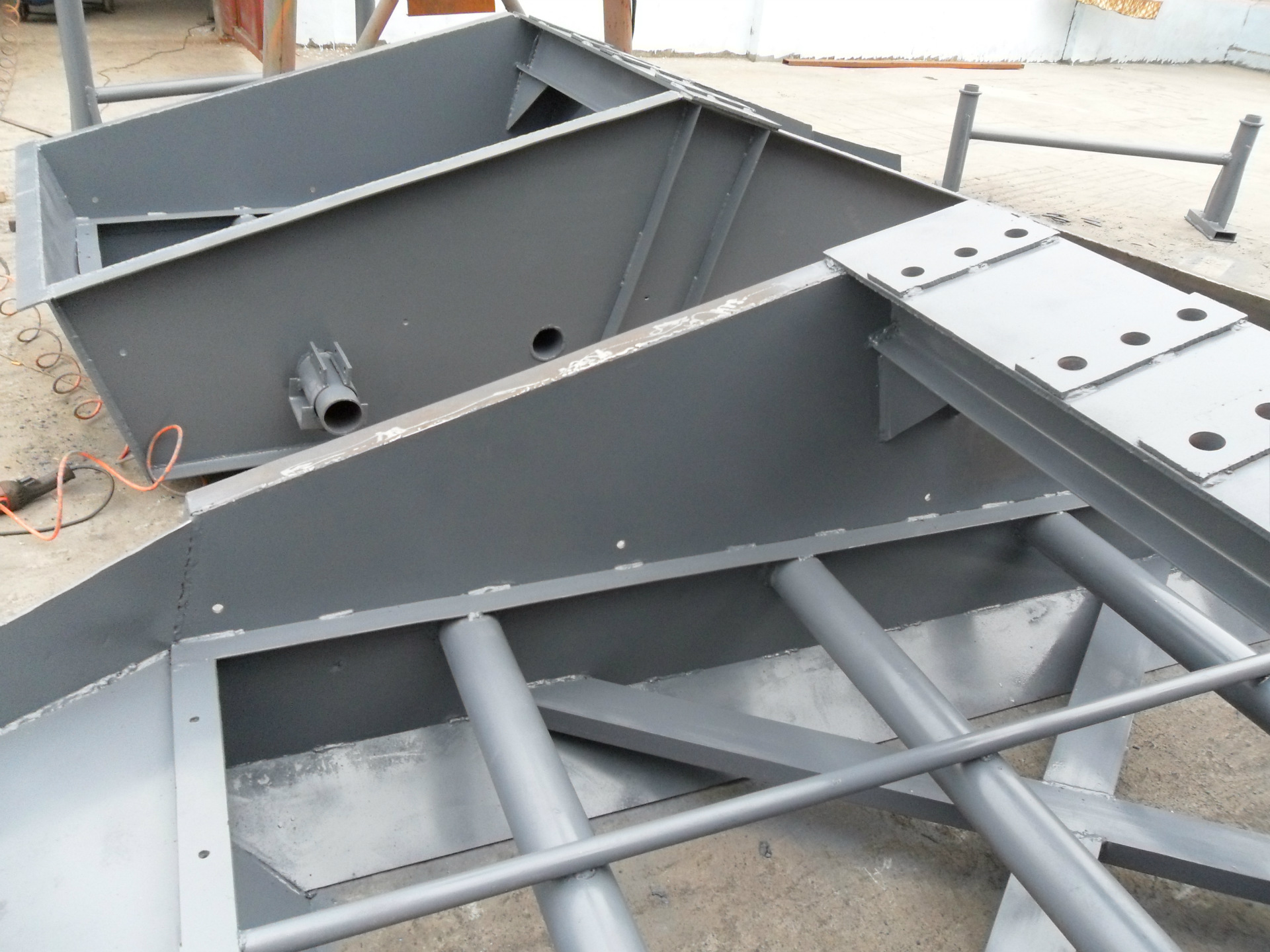

ZKS系列矿用重型振动筛由振动源、筛体、筛网、减振装置和底托组成,筛机侧板采用优质钢板制作而成,侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接,结构合理,坚固耐用。
矿用振动筛主要技术参数
参数项目型号 | 层数 |
筛面面积
m2 |
筛面倾角
|
网孔尺寸
mm |
给料粒度
mm |
处理量
t/ h |
双 振 幅
mm |
功 率
kwq |
振 次times/min
|
ZKS0615 | 1—3 | 0.9 | 0—10 | 3—100 | ≤150 | ≤35 | 6—8 | 0.55×2 | 960 |
ZKS0918 | 1—3 | 1.62 | 0—10 | 3—100 | ≤150 | ≤55 | 6—8 | 0.75×2 | 960 |
ZKS1020 | 1—3 | 2.0 | 0—10 | 3—100 | ≤150 | ≤70 | 6—8 | 0.75×2 | 960 |
ZKS1030 | 1—3 | 3.0 | 0—15 | 3—100 | ≤150 | ≤90 | 6—8 | 1.1×2 | 960 |
ZKS1224 | 1—3 | 2.88 | 0—15 | 3—100 | ≤150 | ≤100 | 6—8 | 1.5×2 | 960 |
ZKS1230 | 1—3 | 3.6 | 0—15 | 3—100 | ≤150 | ≤120 | 6—8 | 1.5×2 | 960 |
ZKS1530 | 1—3 | 4.5 | 0—15 | 3—100 | ≤150 | ≤150 | 6—8 | 2.2×2 | 960 |
ZKS1536 | 1—3 | 5.4 | 0—15 | 3—100 | ≤150 | ≤200 | 6—8 | 3.7×2 | 960 |
注:表内数据仅供参考,具体数据由制作图确定,同时可以根据用户的特殊要求进行设计生产,对以上参数进行改动。
