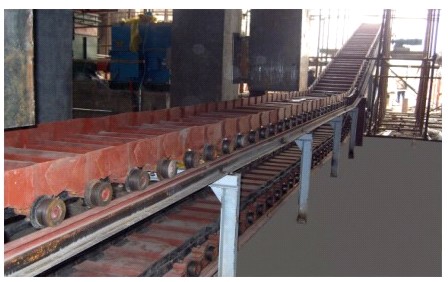

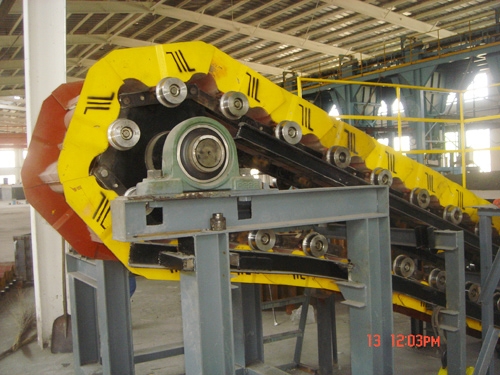

鳞板输送机

点击查看大图
产品名称:

鳞板输送机

发布日期: 2016-12-13
所在地: 江苏南通
单价: 120000
关键词: 链板输送机 鳞板输送机

鳞板输送机[详细信息]

 鳞板输送机说明书

一、简介:
鳞板输送机是板式输送机的一种结构形式,输送温度较高的物料及块状物料的设备之一,它由于采用金属板或铸铁板作槽体,故可以运送高温的的物料(温度可达250°),可承受一定的冲击力。同时,由于它的牵引链的牵引力,因此,承载能力大,输送距离长。功率消耗小等优点,是建材、电力等行业输送高温物料的理想设备。可根据现场要求配备变频调速,可以方便的调节输送量,以便于和工艺匹配。
二、鳞板输送机设备型号和技术参数
设备型号   输送能力m3/h 物料粒度mm 运行速度m/s 输送长度m 电机型号 减速机型号
三、鳞板输送机设备的结构:
鳞板式输送机的基本结构由主传动装置、驱动装置、运转装置、机架、螺旋涨紧装置等组成。
四、工作原理:
传动装置的电动机经由减速机、联轴器带动主驱动轴旋转,两个主动链轮带动两边链条,输送机的鳞板重叠的固定在两边的链条上,鳞板上的托轮通过机架上的导轨导向,通过链条的传动将鳞板上的物料输送到卸料处。
五、鳞板输送机设备的安装:
1、鳞板输送机安装时先将中间支架上的上支撑板卸下,然后用导轨压板以及螺栓组件等把上导轨压紧,并按要求调整导轨,最后把支撑板与支架焊接。
2、下导轨与中间支架待整机安装调准后,按要求现场焊接。
3、全机安装后,中心线的不直度应小于2mm(0-10米),3mm(10-30米),4mm(30-50米)。
4、左右两导轨的高低差应小于2mm。
5、牵引链条安装时应对中,料斗在链条安装后安装,并注意料斗方向。
6、为防尘需要卸料端应配除尘设备。
六、试运转:
1、试机前应仔细检查各紧固件是否牢固,链之间的调节装置灵活可靠,
2、手动转动电机数周,应转动自如。
3、启动输送机,检查每个滚子都应该能转动,各部行走自如,震动在允许范围之内,无异常响声。
4、空载运行30分钟,各轴承部位温度不超过60°
5、两边链条行走头部,涨紧力相对平衡。
电话:13606279786

联系人: 元先生
联系电话: 1360-6279786
手机: 13606279786
传真:
联系地址: 海安县海安镇通杨路
电子邮箱: 13606279786@163.com
