高精度筛分:圆形震动摇摆筛、方形平面回转摇摆筛——骄阳机械制造

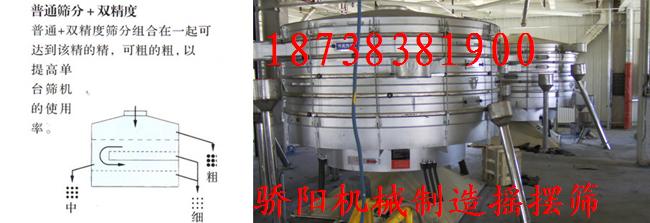

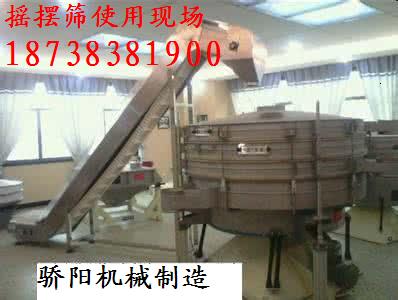

摇摆筛结构原理:
1.基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rp每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
2.因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
3.水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运送到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。

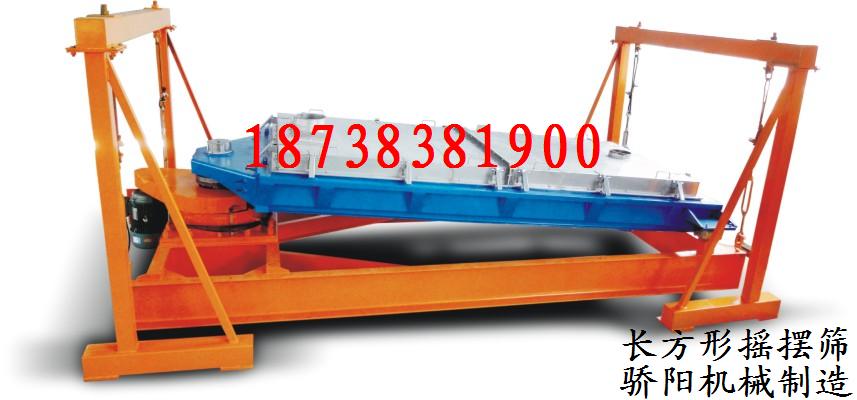

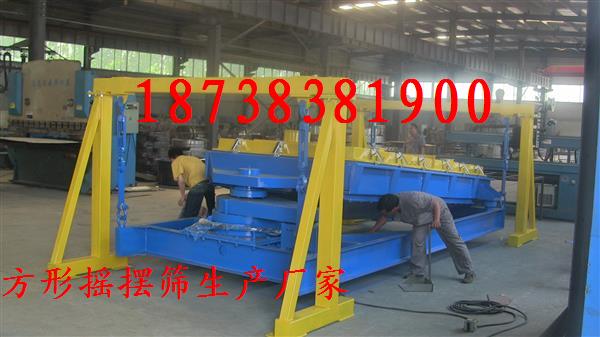

平面回转筛介绍:
平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动,在长度方向逐渐变成椭圆运动,较后在出料端转变成近似往复直线运动。
通过进料口喂入的物料,在平面回转筛体运动作用下,均匀的分布在整个筛网上,并产生自动分级,从而使料层下粒度较小的物料迅速过筛,而上面粒度相对较大的物料则向出料端运动。在移动过程中,由于没有搅拌和垂直跳动,因而其中较小的颗粒紧贴筛面,随时可以过筛。
出料端筛体的运动为近似往复直线运动,是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动,直到排出机外,完成物料的整个筛分。在筛理过程中,不断跳动的弹性跳动小球,有效地防止物料堵塞筛孔,保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡,从而保证了筛体运动的平稳性。
特点:
1)结构紧凑,外形整齐,美观
2)工作稳定可靠,操作维修方便
3)该机运用特殊的平衡方式(设有偏心平衡块)使筛体筛分过程中各个方向的惯性力都能够完整平衡,因而振动小,噪声低,运转平稳。
4)该机融合了圆运动,椭圆运动以及往复直线运动的优点,并设计了筛面清理装置,因而产量大,筛分效率高,动耗小。
5)主要部件使用机械折弯,铆接,焊接。密封性良好。
6)传动装置:采用皮带传动。传动平稳,可靠,噪音小,安装维修方便。
