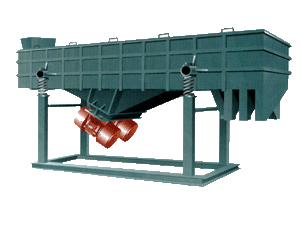

直线筛/直线振动筛-长方形振动筛
![](/media/attachment/upload2/image/201803/42341521530240.jpg)
直线振动筛暨直线筛是针对大颗粒物料或粗粒度粉状物料而设计的长方形振动筛选机,主要针对产品要求处理量大、产品附加值不是很高的产品生产工艺使用,性价比较高。
新乡法斯特专业制造、批发常规直线筛、直线振动筛、长方形振动筛,可根据客户要求定制不同长度和宽度的直线振动筛。部分机型现货供应、交货工期快、质量之选、价格之选、睿智之选。
法斯特机械生产的直线筛/直线振动筛独特网架压网方式结构设计、不易混料、筛分精度可调;法斯特直线筛价格公道、用料夯实、做工精细、设计合理、货比三家。
直线筛/直线振动筛主要性能与用途:
直线振动筛可分为轻型直线振动筛和重型直线振动筛
轻型直线振动筛又名直线筛、SZF直线振 动筛、直线震动筛、长方形直线筛、长方形振动筛、多层直线振动筛,是利用振动电机为激振源,通过振动电机的振动力使物料在筛面上被抛起,跳跃式向前作直线 运动,以合理匹配筛网达到筛分的目的,适用于0.074-5mm的任何物料进行筛分或过滤。较大给料粒度建议不大于10mm,单小时处理量一般不超过 15-20吨的物料筛分。
常应用于磨料、建材、化工、粮食、食品、制药、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉状或颗粒状物料的筛分去杂、分级等工艺。
重型直线振动筛工作原理与轻型直线振动筛一样,区别在于重型直线筛一般带有倾斜角度设计,建议0-15°,较大给料粒度一般不大于150mm,单小时处理量一般不超200吨物料筛分。
常应用于煤炭、矿山、金属粉、废弃料回收加工等大粒度物料使用。
直线筛/直线振动筛特点:
与摇板筛、电磁振动,旋振筛相比,本筛分机如下特点:
筛分精度高、结构简单、维修方便、耗能低、噪声小、密封性好、减少粉尘污染、筛网寿命长。主要体现在:
1、密封性好、无粉尘溢出。
2、耗能少、噪音低、筛网使用寿命长。
3、筛分精度高、处理量大、结构简单。
4、全封闭结构、自动排料、更适合于流水线作业。
5、筛体各部分均采用轧制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。
6、加装布料器筛分更有效。
7、出料口量身定做更适合流水线作业。
8、网架特殊设计,筛网不松动。
直线振动筛的部件组成:
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框分为二种:一种由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。另一种有型材焊接制成,筛网不易松动。
3、进料口:进料口分为两种,一种为常规进料口,另一种为带布料器的进料口(可使物料快速分布在筛网的整个断面上,筛分更有效)。
4、出料口:可根据厂家不同的生产工艺要求设计不同的出料口,满足客户的需求。
5、筛网:有低碳钢、不锈钢丝等材质筛网或板网筛。
6、振动电机:6级(使用与维修方法详见振动电机使用说明书)。
7、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
8、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
9、支架:由四个支柱和两个槽钢组成,支撑着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行,可选择膨胀丝固定或不固定均可。
直线筛/直线振动筛技术参数:
型号 | 筛面尺寸(宽×长) | 层次 | 功率(KW) | 振次(r/min) | 振幅(mm) | 外型尺寸 | 设备重量(kg) |
L | B | H |
FAST-520 | 500×2000 | 1-3 4-6 | 2×0.37 2×0.55 | 960 | 3-4.5 | 2160-2280 2340-2460 | 850 | 940-1060 1120-1240 | 350-460 500-580 |
FAST-525 | 500×2500 | 1-3 4-6 | 2×0.73 2×0.75 | 2600-2780 2840-3020 | 850 | 940-1060 1120-1240 | 450-550 600-650 |
FAST-1020 | 1000×2000 | 1-3 4-6 | 2×0.75 2×1.1 | 2160-2280 2340-2460 | 1360 | 1040-1160 1210-1350 | 820-950 1050-1400 |
FAST-1025 | 1000×2500 | 1-3 4-6 | 2×0.75 2×1.5 | 2560-2680 2740-2860 | 1360 | 1040-1160 1210-1350 | 1180-1300 1250-1400 |
除上述直线筛型号外还有1030、1035、1040、1235、1236、1240、1530、1535、1540、1860等不同直线筛型号可供选择,因其直线振动筛为非标机型顾参数表不在一一体现,可根据用户需求而设计特殊型号规格的直线振动筛机。
法斯特直线振动筛常年备有大、小样机可供客户试机、考察,以方便广大客户更好、更直观的区别我厂直线振动筛与其他振动筛厂家设备之区别。
直线筛/直线振动筛使用注意事项:
试运转结束后,检查上述内容无误,重新紧固所有紧固件,筛网及各零部件紧固完好,即可正式使用。
在此之前,必须做好如下工作:
(1)操作人员的培训
应了解设备的各部结构和简单的工作原理;工作前,应做好开车准备,检查回转件灵活无卡阻,筛网完好,各零部件无松脱,螺栓紧固。
(2)无负载启动和停车
直线筛一般都用于破碎筛分成套设备或洗选流程中,要求筛机空载启动和停车。因此需遵守逆工艺流程启动,顺工艺流程停车的原则。除特殊原因外,不允许带料停车。当筛面上有积料时,必须清除之,方可启动。运转正常后,方能开始给料。
![](/media/attachment/upload2/image/201803/98131521530240.png)
