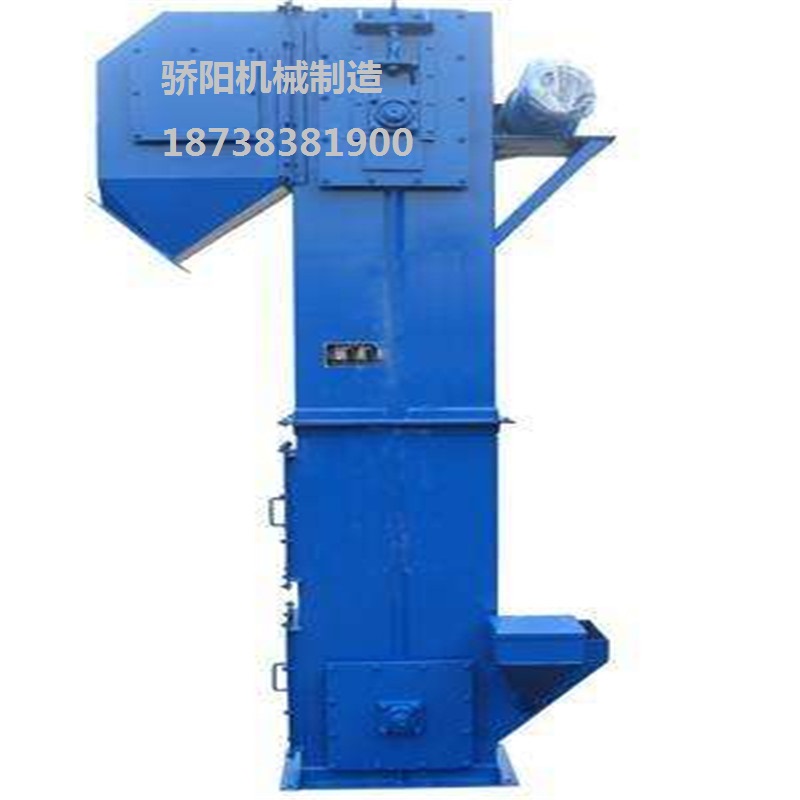

煤块料斗式提升机,湿煤泥垂直提升斗式上料机—河南骄阳机械专业订做批发!

点击查看大图
产品名称:

煤块料斗式提升机,湿煤泥垂直提升斗式上料机—河南骄阳机械专业订做批发!

发布日期: 2018-08-10
所在地: 河南省新乡
单价:
关键词: 煤块料斗提升机 湿煤泥垂直提升机 煤炭斗式提升机
  • 河南骄阳机械设备有限公司
  •
  • 最新供应 | 产品展厅 | 公司介绍
  • 企业类别:生产商
  • 主营产品: TD型D型斗式提升机,XDX系列旋振筛,ZSF直线振动筛,GZ电磁振动给料机,FBS系列仓壁振动器,DGL型系列电机振动给料/放矿机,LS/GX型螺旋运送机,200标准检验筛,450过滤筛
  • 联系人:韦经理
  • 会员类别:

煤块料斗式提升机,湿煤泥垂直提升斗式上料机—河南骄阳机械专业订做批发![详细信息]

煤块料斗式提升机,湿煤泥垂直提升斗式上料机—河南骄阳机械专业订做批发!

斗式提升机技术参数



型号TD160TD250TD315
料斗形式QhzDSdQhzDSdQh
输送量(m3/h)5.49.69.616122223351730
斗宽(mm)160250315
斗容(L)0.50.94.21.91.32.234.623.6
斗距(mm)280350360450400
带宽(mm)200300400
斗速(m/s)1.41.61.6
物料量大块(mm)253545
型号TD500TD630TD160TD250
料斗形式QhzDSdhzDSdQSQ
输送量(m3/h)3870589285891424.7818
斗宽(mm)500630160250
斗容(L)4.899.3151414.623.50.651.12.6
斗距(mm)500625710300400
带宽(mm)600700200300
斗速(m/s)1.8211.25
物料量大块(mm)60702535



说明:1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。



     2.斗提机料斗用途为:



    浅料斗:输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。



    深料斗:输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。

以上参数为部分提升机型号,了解更多请咨询天重相关人员。



1、输送能力大。该系列斗式提升机是 同类提升机中相近结构尺寸输送量的提升机,提

升量为50m3/h~500m3/h。

2、提升范围广。这类斗式提升机对物料的种类、特性要求少。

不仅能提升一般的粉料、小颗粒料,而且可提升磨琢性较大的物料,要求温度≤200°C。

3、驱动功率小。采取流入式喂料、诱导式卸料,大容量的料斗密集型布置。在物料提升时

几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%。

4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。

5、操作、维修方便,易损件少。

6、本斗式提升机结构钢性好,精度高。机壳经折边和中间压凸,经焊接后,刚性好且外观

漂亮。综合成本低,密封性能好,节能环保且维护少。

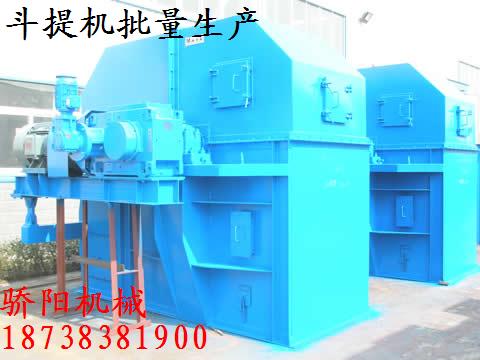

二、NE系列斗式提升机的主要结构:
1、运行部件:由料斗和套筒滚子链组成;

2、驱动装置(左、右装配):由驱动平台、驱动组合(减速器、电机、液力耦合装置)、

传动链组成;

3、上部装置:上部机壳、上罩、卸料口、上轴装置、逆止器;

4、中部机壳:标准节(2m)和非标节(1~1.5m),包括带检视门的中间节;

5、下部装置:下部机壳、进料口、尾轴装置、张紧装置。

简介

     斗式提升机适用于低处往高处提升,供应物料通过振动台投入料斗后机器自动连续运转向

上运送。根据传送量可调节传送速度,并随需选择提升高度,料斗为自行设计制造,PP无毒

料斗使该型斗式提升机使用更加广泛,所有尺寸均按照实际需要设计制造,为配套立式包装机,

电脑计量机设计,适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料,可通过包

装机的信号识别来控制机器的自动停启。


斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械。

分为环链、板链和皮带三种。

振动电机基座的改造


 从结构和受力上分析原振动电机基座结构和安装不合理是造成这些故障的基本原因为了有效地减少和防止这些弊端,我们对振动电机基座进行了改造。原来的基座由是6 l6ram钢板制作而成,如图l,由2块侧座板、l块焊接底板、l块安装座板组成,从整体结构上看,改造前整体结构较单薄,只是一块底座钢板焊接在圆盘仓体壁上,焊接面积较小,焊接处不会很牢靠,而且仓体具有一定的锥度。因此,振动电机在长时间的工作时会产生很大的向下坠力,易造成底座板焊接处爆焊拉裂,振动电机也容易烧。将原来的沿仓臂斜度“仰式”安装改为与仓臂斜度方向相反的“卧式”安装

   基座声均用6 20mm~板制作,基座由2块侧座板、1块底座板、6块加强筋板和1块连接板和1块定位块组成,安装座板焊焊接在两块侧板上,要求双面全焊,连接板将两侧板连接起来使其成为一个箱体,这样增强整体强度,两块侧板焊接在料仓仓臂上,为了增加焊接牢固度,每块侧板加焊3块加强筋板。两侧板是三角形的,这样焊接在料仓上就可以使安装座板成为“上仰式”,振动电机可以“卧式”安装在座板上面,座板对振动电机有一定支撑力。
改造后
振动电机安装图这样安装振动电机更加稳固,刚度及强度也明显的加大了很多。而且振动电机底座固定在圆盘仓体上的焊接面积也增大很多,使振动电机底座更加牢固,振动电机运转起来更加平稳。
