圆形摇摆筛 化工粉摇摆筛圆形不锈钢摇摆筛摇摆振动筛摇晃筛

点击查看大图
产品名称:

圆形摇摆筛 化工粉摇摆筛圆形不锈钢摇摆筛摇摆振动筛摇晃筛

发布日期: 2019-01-28
所在地: 河南新乡
单价: 17000
关键词: 摇摆筛 不锈钢摇摆筛 食品粉末摇摆筛

圆形摇摆筛 化工粉摇摆筛圆形不锈钢摇摆筛摇摆振动筛摇晃筛[详细信息]

  • 摇摆筛

     编辑

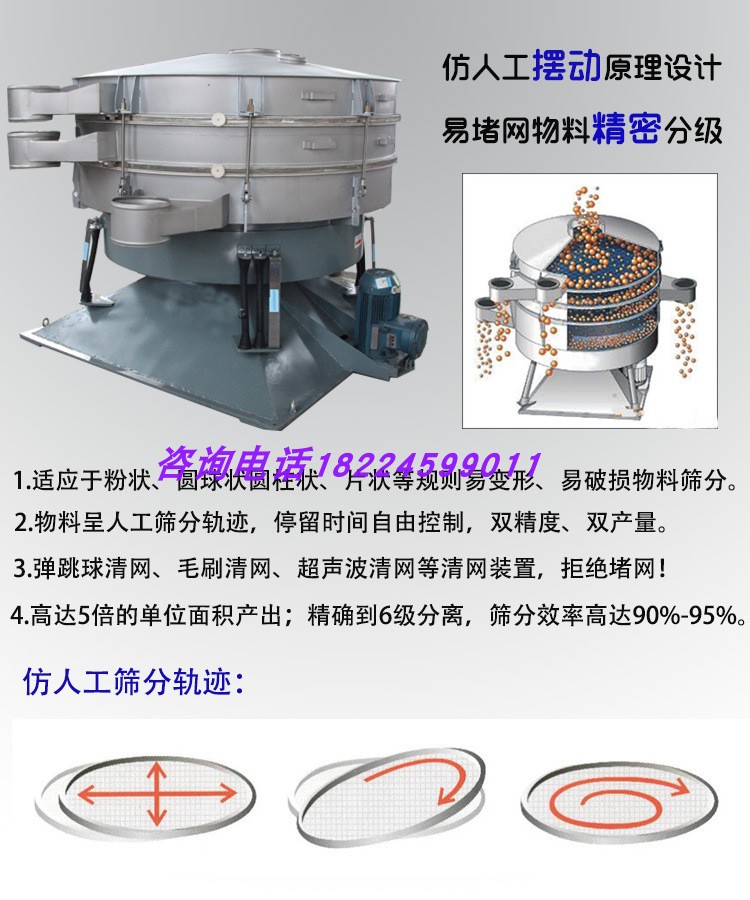

摇摆筛的仿人工设计原理是为了满足大产量、高精度筛分的需要而特殊设计的一种高效筛分机。

  • 展会名称

  • 上海展览会

    目录

    1. 1 简介

    2. 2 特 点

    3. 3 结构原理

    4. 4 筛分方式

    5. 5 清网方式

    6. 6 适用行业

    7. 7 气动装置

    简介

    编辑

    较简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟,它是目前较有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

    特 点

    编辑


      高达5倍的单位面积产出;有效到6级分离,筛分效率高达90%-99%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少;噪音低<75分贝。优化重理均衡,地基动态负荷低。

    结构原理

    编辑

    ★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调.

    ★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

    ★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

    ★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

    ★ 此次过程在每筛层之间重复进行。

    筛分方式

    编辑

    1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。

    2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。

    3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

    4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。

    清网方式

    编辑

    弹跳球清洁:符合食品级的橡胶、硅胶球在筛网下的冲孔板上跳动,弹击金属网,减少网孔堵塞。此系统简单易用、维护方便,适用于大多数颗粒物料。

    转筒刷清洁:转通刷由安装在基底盘上的减速齿驱动,在筛网下旋转刷网,清洁物料,适用于球形、结晶及脆性物料的筛分。

    超声波清洁:高频率超声波被传输到筛网上,既清洁了筛网,又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。

    适用行业

    编辑

    化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。

    气动装置

    编辑

    设备型号

    YBS1000

    YBS 1200

    YBS 1600

    YBS 2000

    YBS 2600

    直 径

    1040

    1250

    1580

    1880

    2650

    筛分面积

    0.71

    1.11

    1.83

    2.62

    5.31

    空间要求

    1.2

    1.6

    2.5

    3.6

    6.8

    较多筛层

    5

    5

    5

    5

    5

    功率消耗

    1.5

    2.2

    2.2/4

    2.2/4

    5.5

    过滤附件

    2层

    2层

    1层

    1层

    1层

    清洁方式

    弹跳球 转筒刷 超声波(1-5层)

    有效直径

    900

    1100

    1340

    1340

    1940

    1层高度(㎜)

    1155

    1480

    1480

    1500

    1580

    1层重量(kg)

    490

    700

    980

    1050

    1900

    2层高度(㎜)

    1280

    1640

    1640

    1660

    1710

    2层重量(kg)

    535

    770

    1060

    1140

    2000

    3层高度(㎜)

    1400

    1800

    1800

    1820

    1840

    3层重量(kg)

    580

    840

    1140

    1230

    2100

    4层高度(㎜)

    1525

    1960

    1960

    1980

    1970

    4层重量(kg)

    625

    910

    1220

    1320

    2200

    5层高度(㎜)

    1650

    2120

    2120

    2140

    2100

    5层重量(kg)

    670

    980

    1300

    1410

    2300

    建议使用厂家加装气动装置是为经常变换粒径与物料而设计的一种快速换网装置,无需借助其它吊装设备,便能实现轻松快速换网。


    联系人: 王大龙
    联系电话: 0373-3333806
    手机: 18224599011
    传真:
    联系地址: 新乡市牧野区王村镇寺庄顶工业园
    电子邮箱: 762998190@qq.com
