2.意大利弹性万向节

点击查看大图
产品名称:

2.意大利弹性万向节

发布日期: 2019-05-17
所在地: 江苏苏州
单价:
关键词: 泰尼达万向节 意大利万向节

2.意大利弹性万向节[详细信息]

2.意大利弹性万向节主要应用于建造以圆形或椭圆形(平面筛)方式振动的悬挂或支撑设备。

为了避免在运动过程中产生的可能造成机器波动而不是平面运动的动力扭矩,上端CR-P2.意大利弹性万向节应尽可能安置在与机器重心平面的同一个表面。

总振动角度ß不应超过10º,这个角度取决于上端和下端相接的轴距。

型号:CR-P20, CR-P30, CR-P40, CR-P50, CR-P60, CR-P70 , CR-P80, CR-P100, CR-P110, CR-P 100-F5



CR-P弹性组件主要用于旋转移动的筛体

这种特殊的筛体系统用于选择和清洗木材及flour shavings.

也用于筛分和清洗化工、塑料行业及回收行业等的材料

因为回转筛的高速和大型筛面特征,旋转移动筛体可以非常好的筛选材料



安装有8件VIB CR-P的回转筛

用于筛分刨花木材



安装有8件VIB CR-P的回转筛

用于清洗粉材

制造过程中注意事项:



1. 确保I尺寸大于所计算出来的zui低轴距。

2. 认真确认重心位置,确保曲轴穿过中心位置,如果中心位置计算不准确,很有可能会导致摇筛解体。

3. 认真计算振动筛配重重量,如果配重偏轻,摇筛会在没有安装地螺丝的情况下上串下跳,如果配重过重的话,筛子会在地面水平跑动。

4. 要严格保证4个支撑的高度是一致的,否则可能会出现某个支撑过早损坏的现象。



支撑的焊接非常的重要,很多设备出现问题都是由于这方面原因造成的,现做如下重点介绍



A:制作要求:

1. 要求A孔和B孔要尽可能高的同心,一般是通过数控机床或者线切割制作这两个面的孔。

如果同心度不好,会出现螺丝剪短的现象。

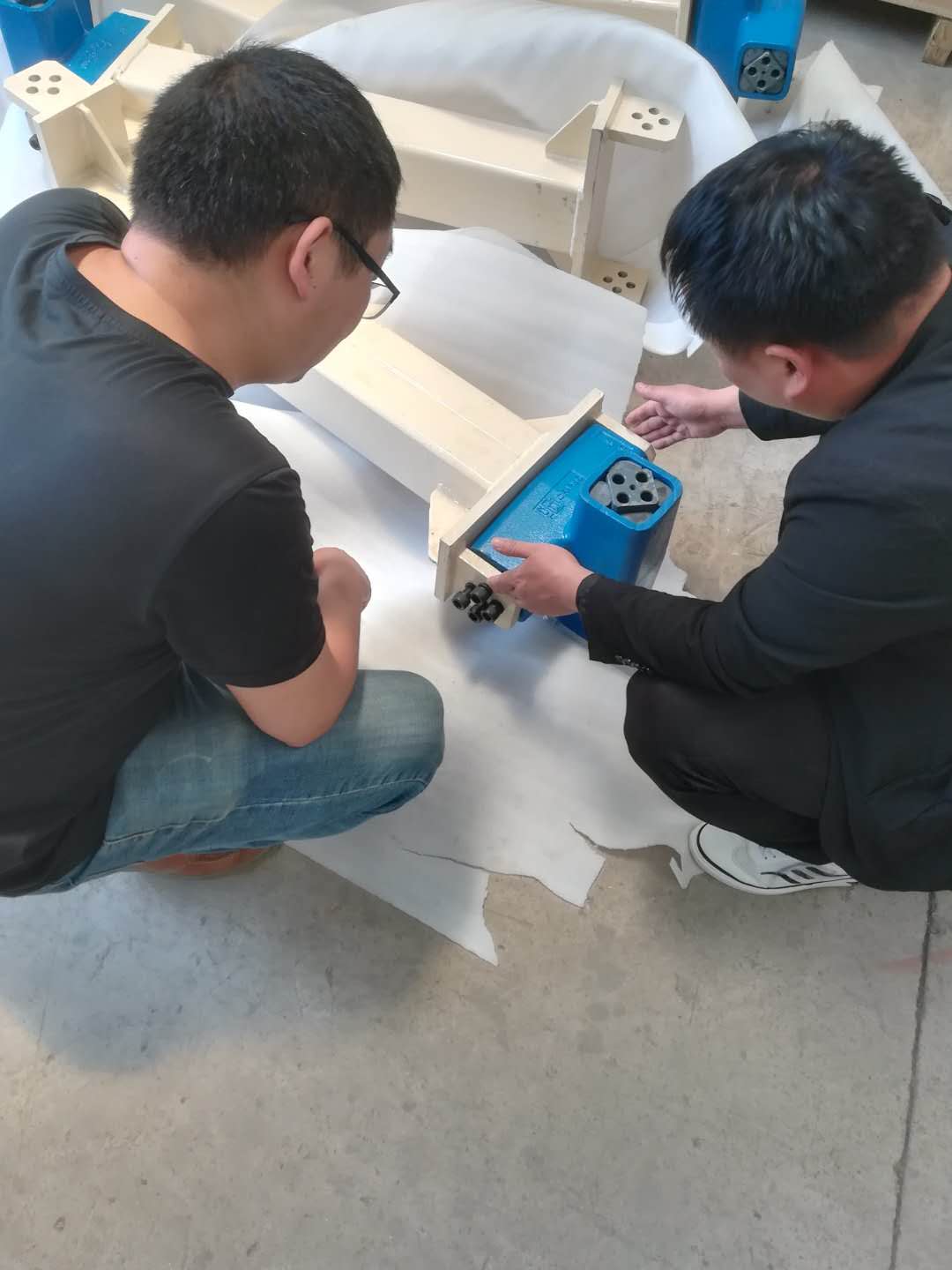

2. 要求C板和D板的平行度;保证C板和E板, D板和E板的垂直度,一般焊接这两个面之前客户都会根据我们的万向节制作一个等比例的模型,然后把C板和D板牢牢的固定在模型上再焊机E板

3. 要保证上下万向节的夹具装配好后成90度,否则会比较容易断螺丝

4. 要保证4条支腿的强度。

5. 螺丝要选择质量较高的品牌螺丝,螺丝尽可能是发黑处理,不要镀锌处理,螺丝等级10.9级或者12.9级,要将螺丝牢牢的固定丝,尽可能使用防松胶。

6. 螺丝要垫垫片



 以下选型计算方法将更好的辅助客户优选


联系人: 刘经理
联系电话: 0512-36833914 /0512-36833924
手机: 13372152786/13913232202
传真:
联系地址: 苏州昆山市花桥镇横塘路36号
电子邮箱: shhaozong@126.cn
注意: 联系我时请说明是在中国振动机械网上看到的信息
找不到想要的产品?
发布一条求购信息,让产品主动找您!
立即发布求购信息

泰尼达减震科技(昆山)有限公司更多其它产品
