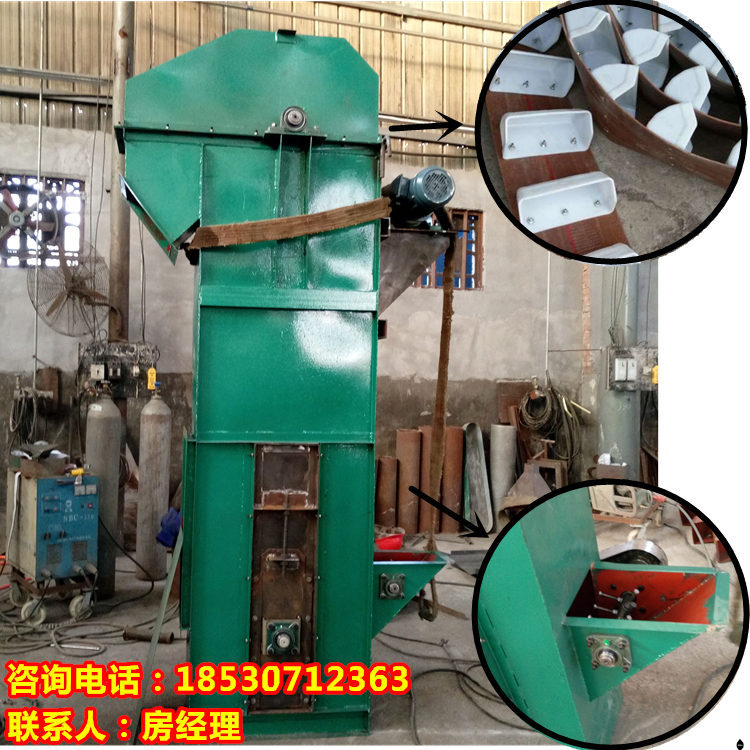

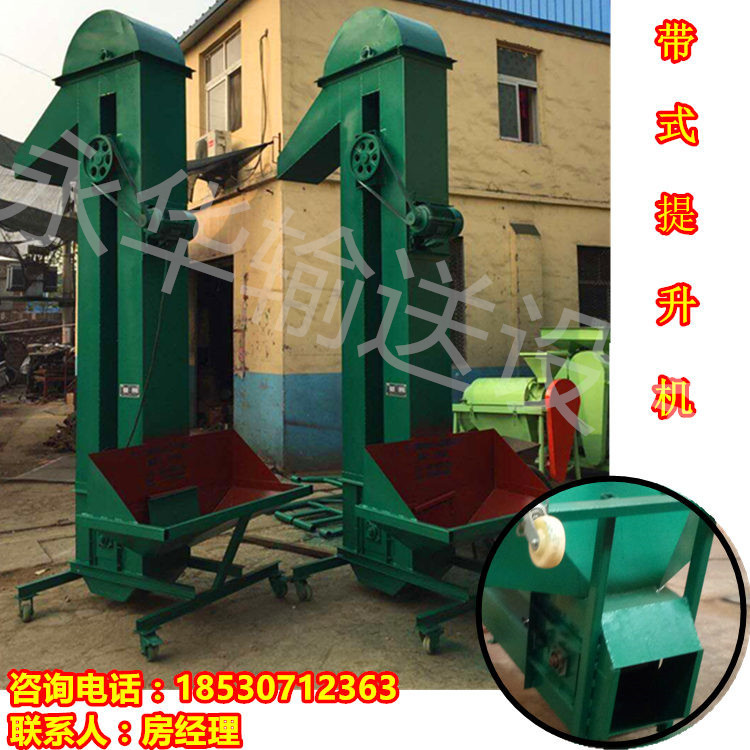

供应NE型 斗式提升机 矿用提升机  家用轻型提升机

点击查看大图
产品名称:

供应NE型 斗式提升机 矿用提升机 家用轻型提升机

发布日期: 2019-06-24
所在地: 河南新乡
单价: 4500
关键词: 斗式提升机 提升机

供应NE型 斗式提升机 矿用提升机 家用轻型提升机[详细信息]

TD提升机

TD斗式提升机由提升机上、下链轮,皮带,挖斗,丝杆,进出料口,箱体,电机减速机等组成,具有输送量大,提升高度高,运行平稳可靠,寿命长显着优点,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料(物料温度不超过250 ℃)。该提升机的转速每分钟不能超过85转,转速过高,会出现卸料不净,挖斗留有余料等情况。普通皮带的斗式提升机正常输送高度一般不会超过20米,钢丝绳芯的皮带斗式提升机的输送高度最高可达80米。

工作原理编辑

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

QQ图片20170424133936_副本

(一)产品概述:

TD型按JB3926-85【垂直斗式提升机】标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。斗式提升机适用于垂直输送粉状、粒状及

小块状且磨琢性较小的散装物料,如粮食、煤粉、碎矿石等,提升高度最高40m,TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)ZD型

(中深斗)、SD型(深斗)。

QQ图片20170424133944_副本

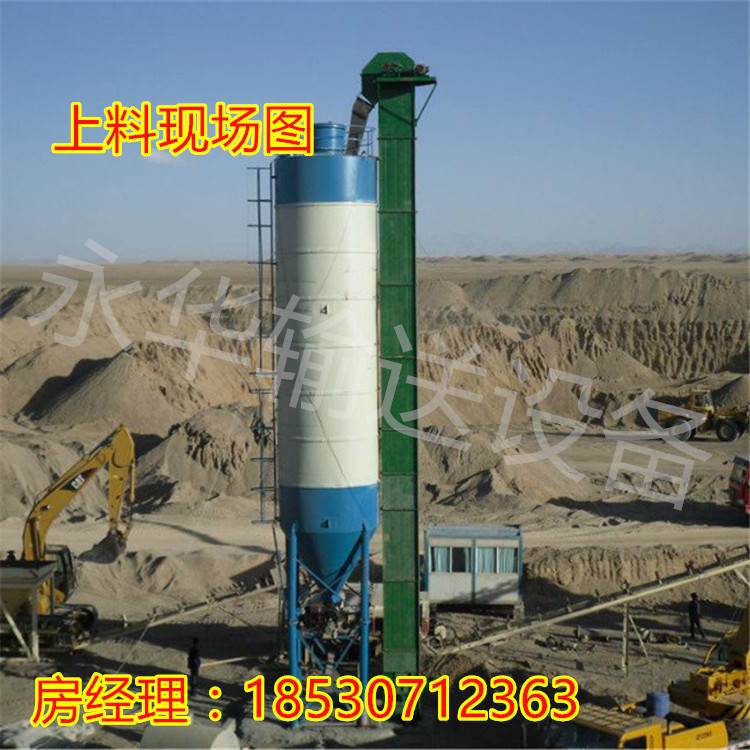

(二)产品用途:

斗式提升机,是一种固定装置的机械输送设备,主要适用于粉状、颗粒状及小块物料的连续垂直提升,可广泛应用于各种规模的饲料厂、面粉

厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

QQ图片20170424133859_副本

QQ图片20170424133456_副本1

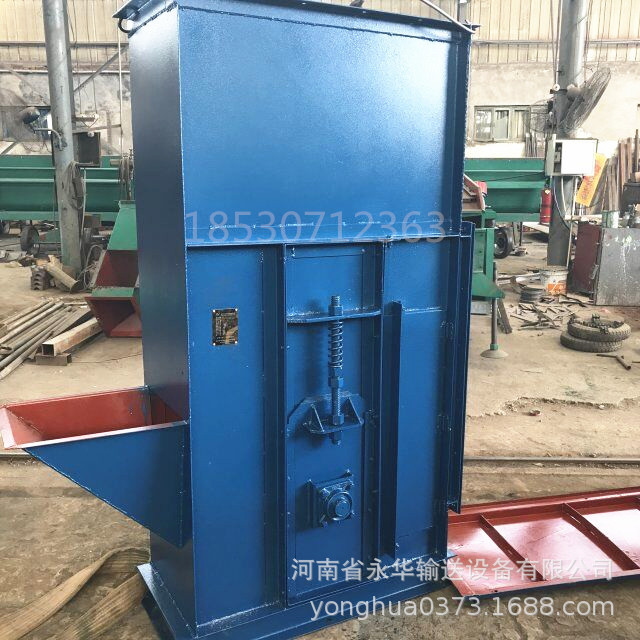

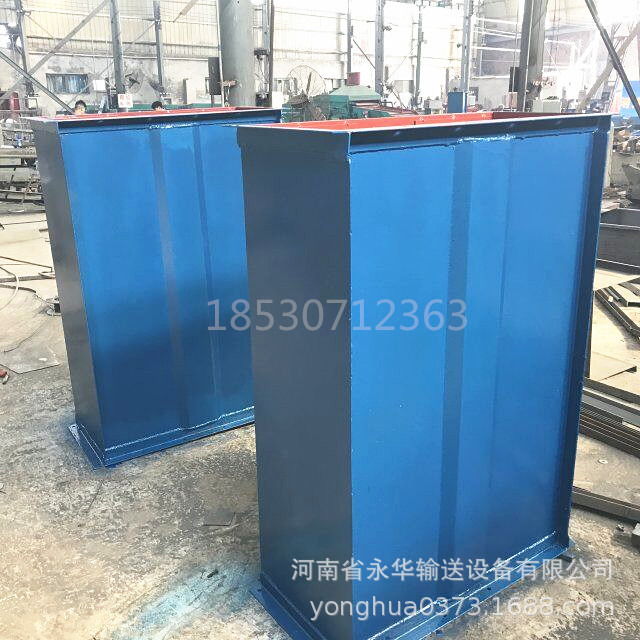

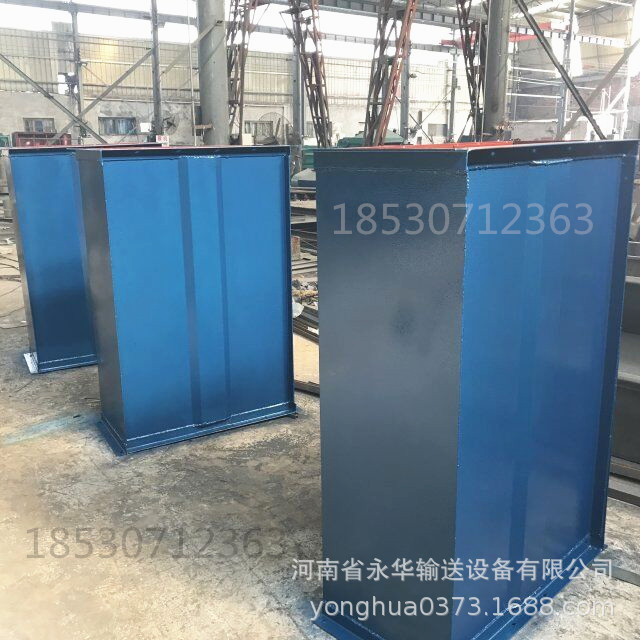

(三)产品基本结构:

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳、驱动装置,逆止制动装置等组

成,适用于向上输送松散密度p<1.5t/m3粉状、粒状和小块状的磨琢性较小的散装物料,如粮食、煤粉、碎矿石等。

QQ图片20170424134010_副本

QQ图片20170424134010_副本1

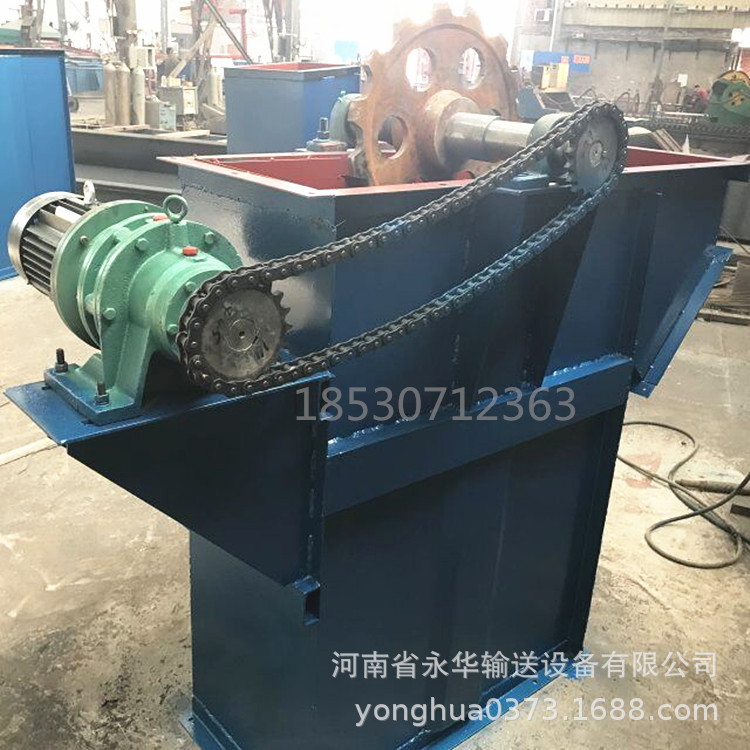

(四)产品结构形式:

传动装置TD型斗式提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZG型轴减速器直接装在主轴轴头上,省去了传动平台

、连轴器等,使结构紧凑、重量轻、而且其内部带有异性辊逆止器、逆止可靠。该减速器噪音低、运转平稳,并随主轴浮动,可消除安装应力。



QQ图片20170207155939_副本_副本

TD系列斗式提升机特点为:结构简单,运行平稳,挖取式装料,离心重力式卸料,物料温度不超过60℃;TD系列斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多,应优先选用。TD型斗式提升机备有四种料斗,即:Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

TD系列斗式提升机基本结构:

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区

段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小

块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

TD型斗式提升机结构形式为:TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。

TD系列斗式提升机主要特点:

1.提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

2. 驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

3.使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

4. 运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

QQ图片20170207160130_副本_副本



QQ图片20170207155939_副本

IMG_0713_副本

联系人:房经理

手机:18530712363

地址:河南省新乡市牧野区宏力大道西段冀厂工业园区


联系人: 房经理
联系电话: 0373-2677973
手机: 18530712363
