矿山石头链板输送机分类和主要部件特点
一)矿山石头链板输送机分类及特点
板式喂料机分为重型,中型和轻型,符号标志为WBZ型,WBL型和WBQ型
1.重型板式喂料机的特点:
a.铸造型坦克链 b. 双圆弧波浪型加强槽板 c. 悬挂式驱动装置
2.中型板式喂料机
a. 板式套筒链 b. 双圆弧波浪型板喂 c. 固定式悬挂驱动装置
3.重型板式喂料机和中型板式喂料机以槽板宽度1600区分,宽度在1600以上做重型,宽度在1600以下做中型,1600有重叠,特殊设计除外。
二)矿山石头链板输送机的重要部件及特点
1.传动装置
a. 重型板式喂料机减速机用KDAB型或DFY型或P系列空心轴套装减速机) 电机用YVF系列变频调试电机。
b.中型板式喂料机减速机有用 QJS型、NGW型,有配对齿轮。
c.板式喂料机的左右装不一样。减速机特别是KDAB型内齿轮旋向不一样,订货时一定要注意。
d. 减速机带逆止器,快装夹头无键联结。
2.运行部分
a. 重型板式喂料机索引链为203,218,228.6MA坦克链。
b. 中型板式喂料机为315和250套筒滚子链。
c. 槽板形式及运行方向。
3. 板式喂料机头部装置
a. 主轴无键连接,装卸方便。
b. 双节距可拆装头部链轮传递力大。
c. 奇偶配合无重叠的磨损点。
4. 板式喂料机尾部装置
a. 尾部链轮为光轮,避免卡死链条。
b. 涨紧距离达400mm。
5.链板输送机机架
a. 大梁高度达900 mm ,能有足够的强度。
b. 尾部专设受料区域抗冲击。
c.当受料区后有中间支重轮和链支重轮承重,将滑动摩擦转为滚动摩擦。
6.托轮部分
a. 中间支重轮 400mmmm 一挡,两排。
b. 链支重轮 400mm 一挡,两排。
c. 下托辊 800mm 一挡,两排。
7.头部罩壳及导料板
a. 配套破碎机的头部罩壳。
b. 1900mm 的导料板,料层可达1300。
矿山石头链板输送机属于板式输送机之一,它比较擅长输送温度较高的物料以及块状物料,所以工业领域中这种输送机是很常见的。根据其链条制作形式可分为套筒滚子链型鳞板输送机、冲压链型鳞板输送机和铸造链型鳞板输送机,由于其链条的形式,使得它们在使用过程中有着各自的优缺点,选型的时候要多加注意。
这种矿山石头链板输送机有着共同的优势,那就是结构上都采用横、斜筋及角钢加强,牵引链分别是以短轴连接,并且行走轮上都装有滚动轴承;且都可以承受较大的牵引力。主要是能简化矿山石头链板输送机的结构,使得加工制作容易,成本低,可以进行长距离输送。
再来正视一下各个矿山石头链板输送机的不足,结构上的话铸造链型鳞板输送机的槽体不是冲压槽体,而是铸造的槽体,使用中可能会出现链条折断和槽体被砸坏的现象;套筒滚子链型鳞板输送机牵引链结构复杂,加工件多,制造较困难,成本较高。冲压链型矿山石头链板输送机的牵引链的节处磨损较快,影响输送机的使用寿命。
另外,这些矿山石头链板输送机的使用情况有些差异,套筒滚子矿山石头链板输送机和冲压链型矿山石头链板输送机都适用于负荷特大、需要长距离输送的情况,但铸造链型矿山石头链板输送机只适用于加工能力薄弱、钢材来源较少的情况。
但总的来说矿山石头链板输送机的优势很明显,它具有承载能力大,输送距离长,功率消耗小等优点,适用在建材、电力等行业输送高温的物料;同时也可根据现场要求配备变频调速,可以方便的调节输送量,以便于和工艺匹配。

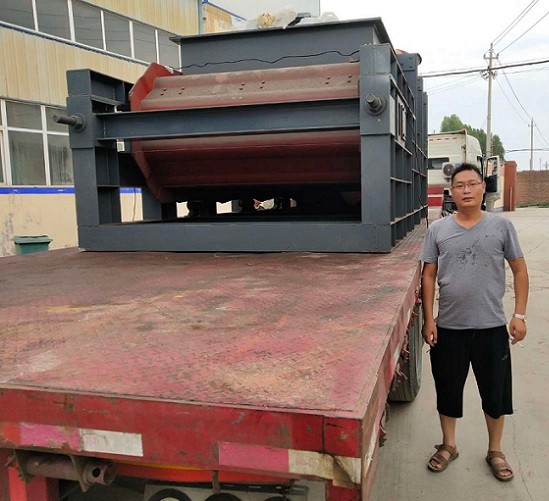

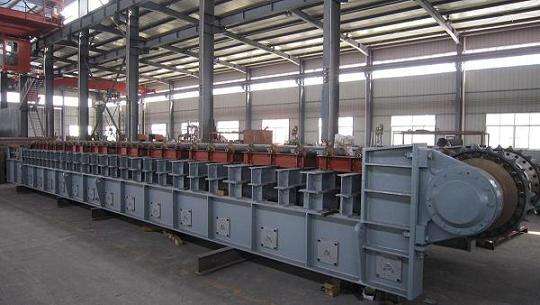

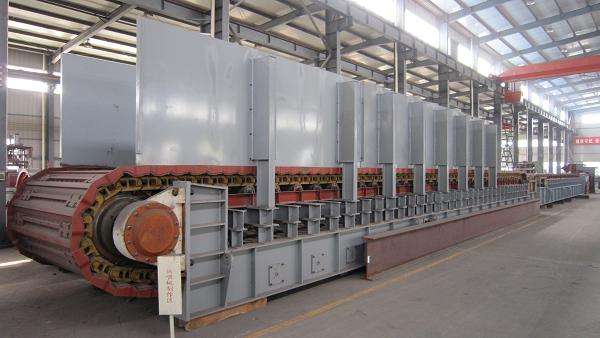

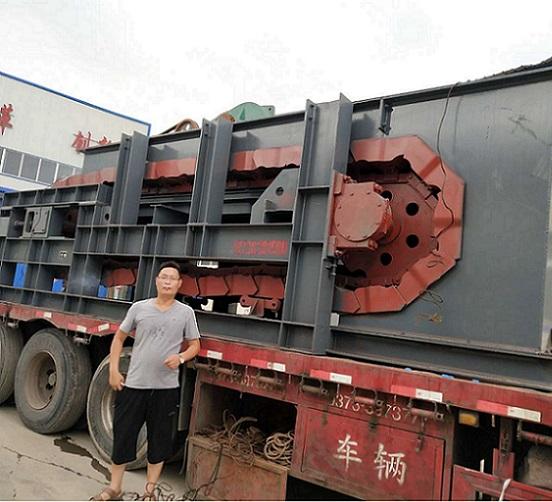

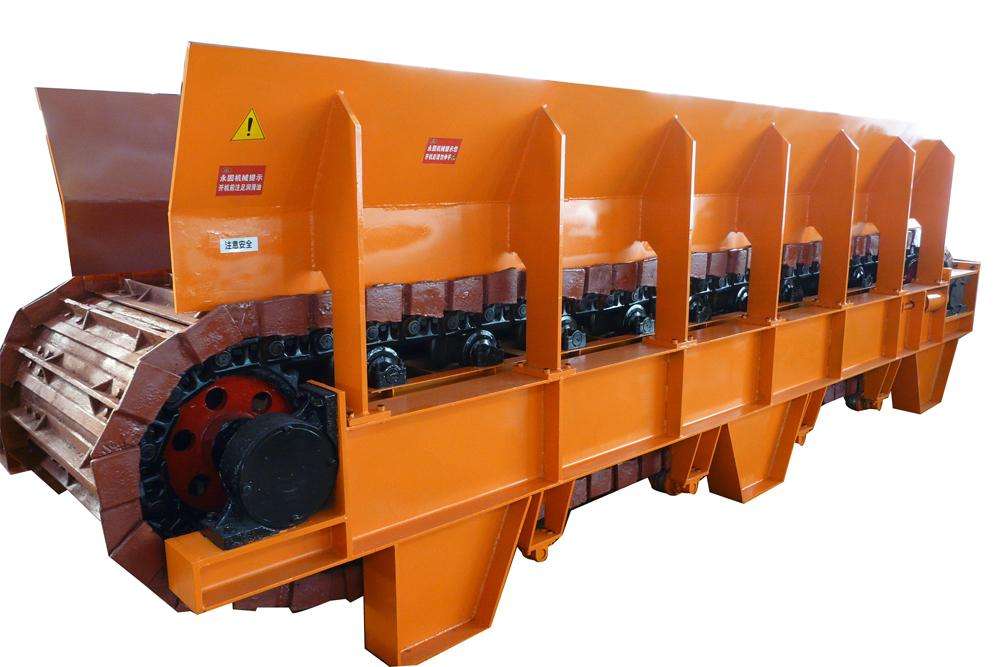

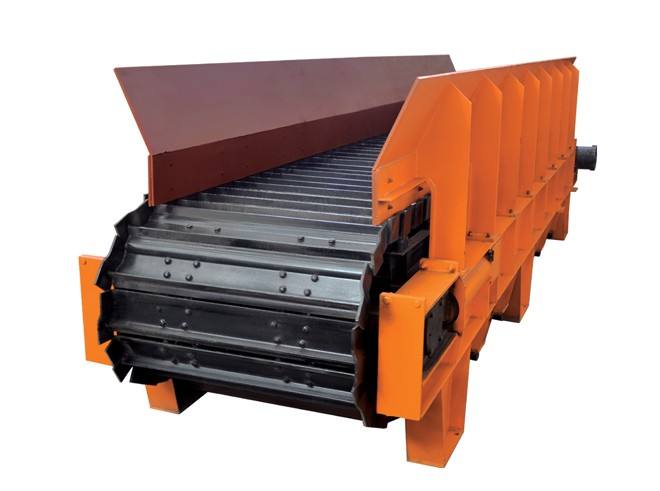

矿山石头链板输送机图片
