用于实验筛的HZC-5A超声波筛分系统使用说明
日期：2010-09-10 | 来源：中国振动机械网
超声波系统是一种物料在筛分过程中有效解决网孔堵塞的最好解决方法，且简单实用。可广泛的应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效的解决因团聚、静电、强吸附性卡堵网孔等难题，是国内筛分行业的一项重大技术突破。
一、概述
超声波系统是一种物料在筛分过程中有效解决网孔堵塞的最好解决方法，且简单实用。可广泛的应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效的解决因团聚、静电、强吸附性卡堵网孔等难题，是国内筛分行业的一项重大技术突破。
二、结构
HZC-5A超声波谐振电源：高频大功率超声波谐振电源发生器，采用数字调频调幅，可根据筛分不同状态(不同材质网架结构)，自动跟踪谐振点，实现功率输出最大化，长期工作稳定，发热量小，使用方便。
►高频连接线：超声波发生器和超声波换能器之间采用电缆连接；
►连接器接口：航空插头；
►换能器： 高性能超声波转换器件；

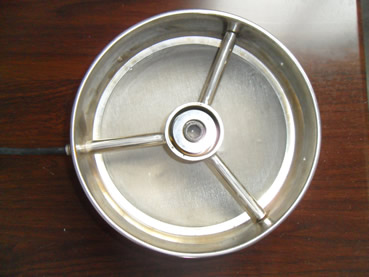

►超声波网架：由外网架与共振环组成；
►筛网： 适用于10目---635目。
.jpg)

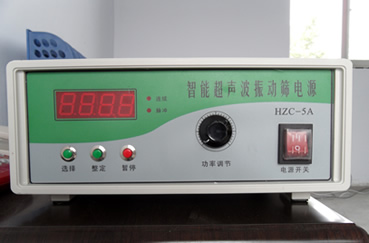

超声波振动筛电源
.jpg)

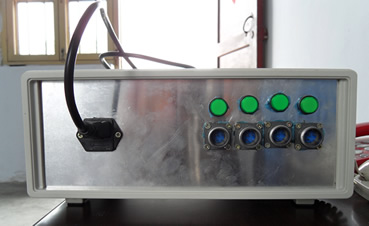

超声波振动筛电源反面
.jpg)
三、工作原理
超声波筛分系统由超声波发生器、换能器、共振环组成。超声波发生器产生高频震荡，由换能器转换成高频正弦形式的纵向震荡波，这个震荡波传到共振环上使共振环产生共振，然后有共振环将振动均匀的传输至筛面，筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。
四、一般技术数据
超声波发生器：
4.1 电源输入 ： 交流220V± 10% / 50--60 Hz
4.2 整机电流 ： ≤0.6A
4.3 高频电流 ： ≤0.4A
4.4 工作频率 ： 自适应性（根据负载的不同，自动选频）
4.5 工作模式 ： 连续、脉冲（脉冲周期可调）
4.6 工作温度 ： -10℃~~~60℃
4.7 工作保护 ： 采用多种保护手段（过流、过压、欠压等）；
五、使用说明
5.1 超声波发生器采用单相220V± 10% 、 50或60 Hz交流供电，旋振筛一般采用三相供电，二者需要可靠接地。
5.2 超声波发生器输出接口采用航空插头接口，把母口拧上即可。该发生器有4个输出接口，可以同时带4个筛工作；
使用时需要注意：当一个输出工作时，后面的4个按纽不需要按下；两个工作时，需要按下一个（任何一个均可）；当3个工作时，需要按下两个（任何两个均可）；当4个工作时，需要按下三个（任何三个均可）；
5.3当所有接线都准备好后，接通电源启动超声波发生器，初次上电自动收索和换能器相匹配的频点；大约20秒后进入正常的工作状态，用手触筛网，筛网振感明显。在以后的工作中，自动跟踪频率变化，实现功率输出的最大化。
.jpg)
5.4 超声波发生器有2种工作状态：连续工作和脉冲工作；上电默认的工作状态为连续状态(LED显示为负载电流X.XXA)，操作“选择”键可以选择连续工作模式或脉冲工作模式；
在脉冲模式下可以整定“脉冲”参数；大体操作是：首先按“暂停”键，暂停当前的工作，显示指示”STOP”，然后按“整定”键，进入参数设置状态；这时可以按“整定”键修改电参数，单按“整定”键为参数增加，长时间按为减；按“选择”键可以选择两个参数，分别用A、B指示：
AX.XX 是脉冲工作时间（0.02---4.00秒） 步长 0.02秒；
BX.XX 是脉冲暂停时间（0.02---2.00秒） 步长 0.02秒；
当参数整定结束后，长按”选择“键，退出整定状态，这时显示指示”“STOP”松手，再次按“暂停”键，将重新启动工作，或按“选择”键选择连续模式工作或脉冲模式工作。、
5.5 功率的给定采用旋钮方式，直观，方便；
5.6 当负载电流高于0.30A时，LED指示将闪烁，用于指示可能过流，要注意功率给定。（在满足生产要求的情况下，输出功率给定越小越好，不要长时间工作在大电流状态，否则可能造成电源、换能器，甚至网面的损坏！）
六、其他注意事项
6.1 在满足生产要求的情况下，输出功率给定越小越好。
6.2 筛网一定要绷紧，否则会影响震动效果，最好选用专业生产厂家的网架。
6.3 连接电缆的接口一定要拧牢靠，最好定期检查。
6.4 换能器和网架的螺栓一定要拧牢，最好定期检查。
6.5 根据物料的不同，注意超声波发生器放置的位置，远离导电粉层物料。
6.6 当机箱内噪音过大时，及时更换同规格的风机。
6.7 当工作发现异常，不能自己排除及时和生产商联系。没有专业知识，不要乱打开机箱，以免触电。
七、超声波常见故障及处理
|
序号
|
故障现象
|
可能原因
|
处理方法
|
|
1
|
打开电源开关后，超声波谐振电源无法显示，超声波不工作。
|
1、220V电源没电
2、电源线断路
3、谐振电源保险管烧断
4、谐振电源船型开关故障。
|
1、检查220V电源
2、检查电源线，如有断路，更换或维修。
3、更换保险管（如果再次烧毁，及时返场维修）
4、更换船型开关
|
|
2
|
超声波谐振电源显示错误字OPN，或网面无振动。
|
1、超声波谐振电源与振荡器之间的连线断路。
2、连接线插头进水受潮或进入导电物质被击穿。
3、振荡器故障
|
1、用万用表检查连接线及航空插头1、2位，两线间绝缘电阻不低于1MΩ。振荡器与连接线接好，把万用表放到测电容档上，测量振荡器两出线间的电容，容值应当大于4nF，否则表明连线到换能器至少有一根线断。
2、检查连接插头，如有断路短路时修复检查电缆及插头绝缘值，如电阻小于1MΩ则更换插头。
3、检测方法如1，2所示。
故障无法排除请返厂维修
|
|
3
|
超声波谐振电源电流小，网面振幅弱。
|
1、连接电缆及插头绝缘值不够。
2、振荡器没有锁紧
3、筛网没有绷紧，或筛网开胶。
4、振荡器与网架底座间有脏物。
5、共振环或支撑条有裂纹造成频率失调
|
1、检查电缆及插头的绝缘值。
2、用大扳手拧紧振荡器
3、绷紧筛网，或重新绷网。
4、清除底座间的杂物。
5、检查共振环或向我公司报修。
|
|
|
|
|
|
