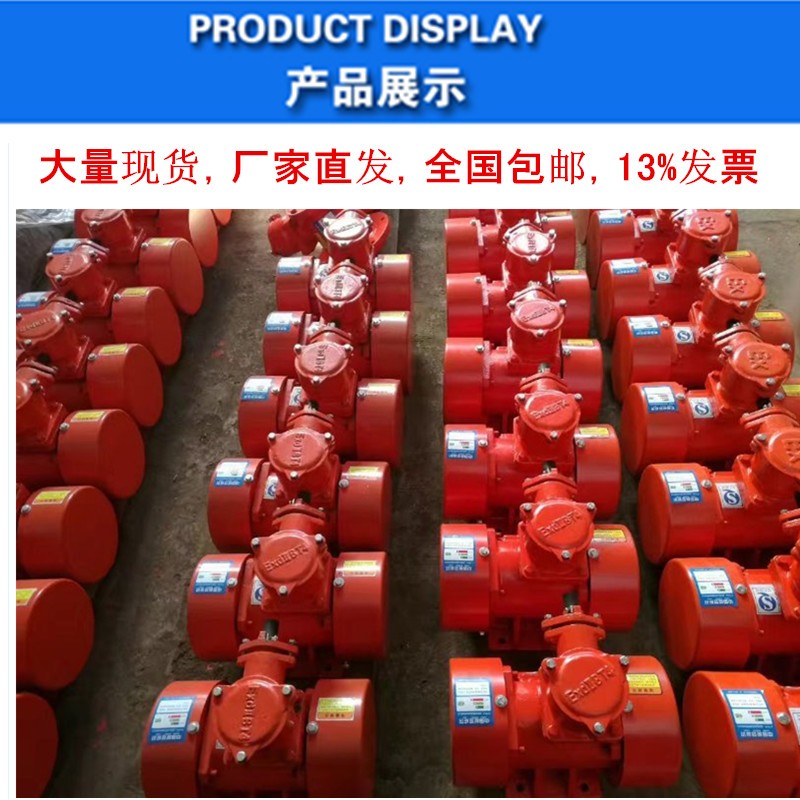

BZD防爆振动电机

BZD防爆振动电机简介：

BZD防爆振动电机是一种可以在易燃易爆厂所使用的一种振动电机，运行时不产生电火花。BZD振动电机作为主要的振动筛、振动给料机、振动输送机、振动料斗和其他振动机械以及振动设备上。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。

结构概述

防爆型振动电机由防爆型电机和偏心块组成，当电机通电旋转时，偏心块产生激振力，通过地脚传递给振动机械。

振动电机机座用QT450球铁铸造而成。端盖、内挡、接线盒座、盖等采用HT250铸铁铸造，具有很高的机械强度，轴承采用较大的6系列轴承，能承受不大于20g振动加速度的要求，满足振动电机的使用要求。

偏心块用Q235或铸钢制成。偏心块分固定和可调两种偏心块，激振力的调节范从69%、70%、80%、90%、100%调整，出厂激振力在60%上，用户使用时可按需求调整。

轴承用油为美国壳牌公司生产的A lvanisRLQ2润滑脂。

使用说明

防爆型振动电机应牢固地安装在振动机械上，不得松动。在首先次使用后，应对地脚螺栓重新坚固。

防爆型振动电机的接线

（1）、该机用电缆为橡胶套软电缆（橡套外径15mm）与电源相接，接线步骤如下：

ａ、将接线盒外部擦干净，剥掉电缆线部分的绝缘。

ｂ、卸下出线压盖、出线引套、密封圈、接线盒盖。

ｃ、将出线压盖，出线引套，密封圈套上电缆，然后把电缆的电力芯线和接地芯线分别接到接线柱和接地螺钉上，并注意导线裸露部分不要露在弓形垫圈外。

ｄ、装好密封圈，出线引套，出线压板和接线盒盖。

ｅ、拆装中应注意保护防爆面不要损伤，装好后防爆面须严密贴合。

（2）、电缆在接线盒与不振动的固定卡之间须有一胩自然悬垂，即接线盒至不振动的固定卡之间的电缆长度应比其直线距离长400～700mm。

BZD隔爆型振动电机型号说明：

型号	级别	激振力（kn）	额定 功率 （KW）	额定 电压 (V)	额定电流 (A)	额定频率 (Hz)	振率（次/min）	接法	绝缘等级	工作定额	防护等级
ZD BZD	2.5	2	0.25	380	0.75	50	2800	Y	F	S1	IP55
		4	0.13	380	0.42		1380
		6	0.2	380	.72		900
	5	2	0.4	380	1.0		2800
		4	0.25	380/415			1380
		6	0.4	380	1.30		900
	8	2	0.55	380	1.31		2800
		4	0.45	380	1.50		1380
		6	0.55	380	1.70		920
	10	2	0.75	380	1.72		2820
		4	0.55	380	1.80		1380
		6	0.75	380/660			920
	16	2	1.1	380	2.5		2850
		4	0.42	380	2.3		1410
		6	1.1	380	3.37		940
	20	2	1.5	380	3.5		2850
		4	1.1	380	3.30		1410
		6	1.5	380/660			940	△/Y
	30	4	1.5	380/660			1410	Y
		6	2.2	380/660			950	△/Y
	40	4	1.52	380/660			1410	Y
		6	3.0	380/660			950	△/Y
	50	4	2.2	380/660			1430
		6	3.7	380/660			940
	75	4	3.7	380/660			1430
		6	5.5	380/660	1300/7.50		940
	100	4	5.5	380/660			1440
		6	7..5	380/660			960
	130	4	7.5	380/660			1440
		6	10.0	380/660			960
