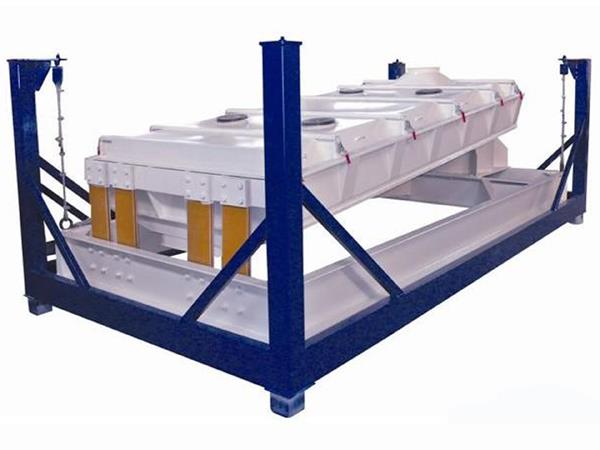

平面回转筛简介
RA系列平面回转筛是上海如昂超声波设备有限公司主营产品之一，又可称作回转筛、往复筛、精密筛等。是引进并吸收欧美先进筛分机技术后自主研制出的一种新型的高精度筛分机。该机具有筛分效率高、筛网利用率高、占地空间小、安装使用方便、处理能力大、易用于流水线生产配套、无污染、噪音低等优点，并且国产化后成本大大低于同类进口产品，有效解决以往该领域过于依赖进口等问题。
平面回转筛主要结构
平面回转筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成，其结构设计特点主要分一下两点：
1、驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。
2、筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框由特质网架和固定在网架上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用，另一方面对筛框起压紧作用，顶盖上有四个观察窗，可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成，它和顶盖形成一个封闭的结构，物料在其中得到充分的分级。
平面回转筛工作原理
平面回转筛的工作原理主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量超大，筛分精度高，筛分机对物料自身结构破坏性小。倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，较后在出料端变成近似往复直线运动。
进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛理过程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛的高效率，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的平稳性。
平面回转筛主要特点
1、平面回转筛产量是普通筛分机的1-5倍，产量高、能耗低；
2、全密闭式结构，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求；
3、独特的筛网安装结构，清洁更方便，使筛网利用率高、寿命长；
4、平面回转筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选；

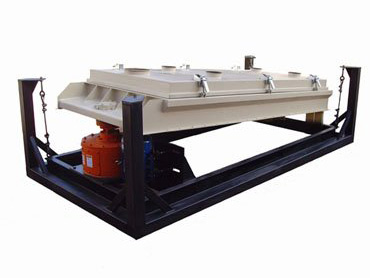

5、无需基地式安装，亦可根据实际场地采用吊挂式结构满足客户需求；
6、平面回转筛可以达到四层的有效筛分，出料口可以按照客户需求出料；
平面回转筛分机用途及使用范围
平面回转筛已广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。
|
