◆◆◆◆平森机械制造厂主要生产粮食推荐深层扦样器◆平森粮食推荐深层扦样器◆粮食推荐深层扦样器厂家提供粮食推荐深层扦样器的技术参数，粮食推荐深层扦样器的机械介绍，粮食推荐深层扦样器专门用于车载包装粮食，散装，车载粮食而设计的，主动化强，是车载粮食查验检测的关键设备。适用于大型面粉厂，淀粉厂，粮库等加工及仓储企业

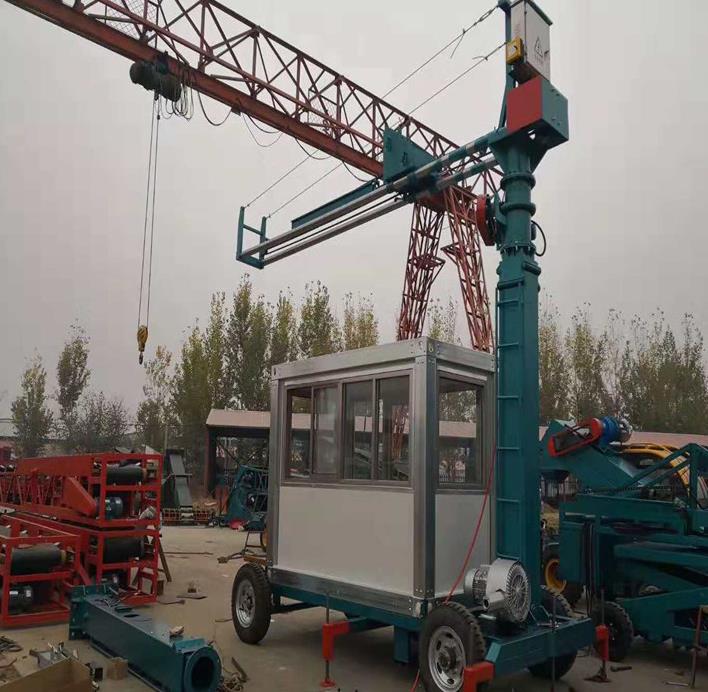

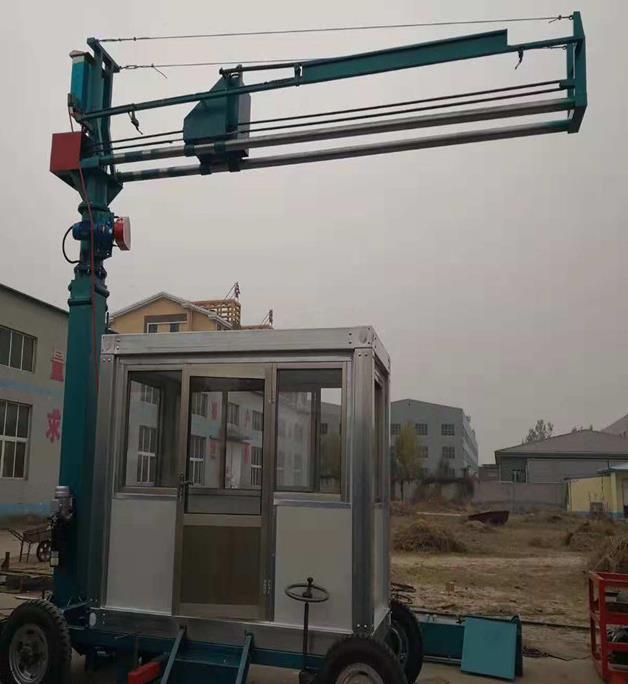

全主动扦样机是专门为完成车载、散粮无盖运输车的主动扦样而设计制造的，整机体系刚性好，主动化程度高、视频监控、遥控操作、省时省力、操作方便，是车载粮食抽样查验检测的关键设备。

首要技术参数：

1、旋转臂长5000mm（可根据用户要求制造）

2、扦样杆长5000mm（可根据用户要求制造）

3、遥控器开关操控板电源：380V

4、遥控器电池型号：#电池

5、旋转电机：380V、0.75kw

6、扦样小车移动电机：380v 1.5kw

7、扦样杆升降电机：380v、3kw

8、吸粮器：380v、7.5kw

9、显示屏尺度：19英寸

结构工作原理

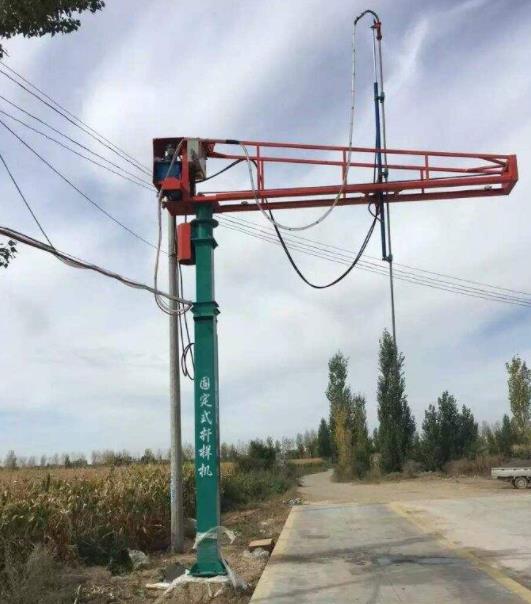

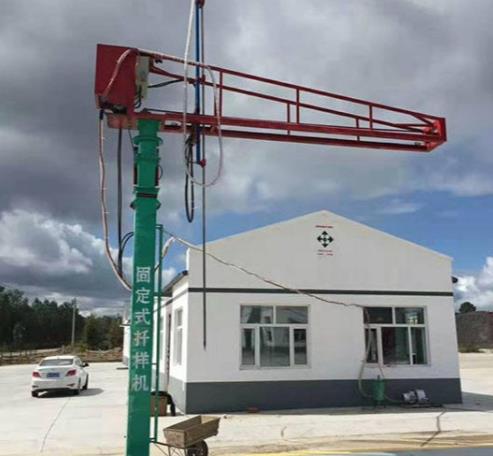

ZY-A型固定式粮食扦样机由两部分组成，机械装置，电控系统。

1、机械装置

机械装置主要由扦样小车，旋转臂和立柱三大部分组成，如图所示，能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。

2、电控系统，如附图示

 电控系统由电机主回路和按钮式组成。

 设备运输与安装

1、设备运输

ZY-A型固定式粮食扦样机运输前将扦样小车移到靠近立柱部位，扦样杆移动较低位置。运输中注意设备与人的安全。

2、设备安装

安装时将立柱下面法兰螺栓孔与地脚螺栓对齐，扭紧螺母即时，同时注意旋转臂的旋转空间是否够用。（附地基安装）

机械安装后，将吸粮管与微型吸粮器管接上。

 工作原理

1、旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转，从而带动旋转臂转动。

2、扦样小车的前后移动靠扦样小车移动电机通过钢丝绳使扦样小车前后移动。

3、扦样杆上下移动靠扦样杆升降电机通过钢丝绳带动扦样杆上下移动。

4、扦样过程

当扦样点选好后，启动微型吸粮器，再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后，微型吸粮器使吸粮管与扦样杆形成一定的负压，这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内，即完成了扦样作业。扦样杆插入粮内深度可根据车辆车箱底板高低，调整扦样杆较低限位开关。避免扦样杆下降过位触及车箱底板，损坏扦样杆。
