尾矿碎石推荐板式喂料机
尾矿碎石推荐板式喂料机

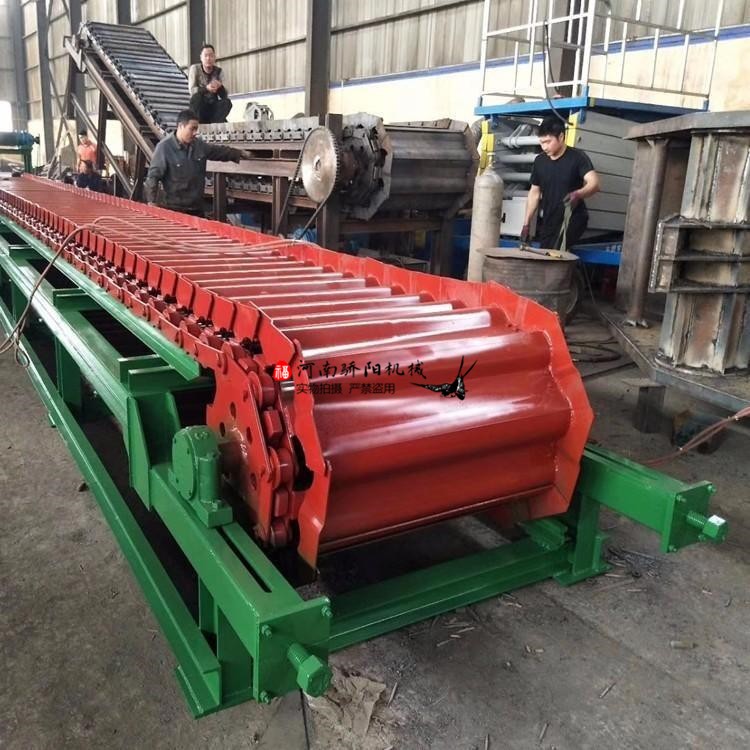

板式喂料机通过驱动装置牵引链条，连接链板进行向前输送物料。链板的厚度可以按现场要求来定，输送量与给料量大，则链板厚度加大，推荐于输送块状物料。
常用板式喂料机分类;
板式喂料机分为轻型板式喂料机，中型板式喂料机，重型板式喂料机和新型带式板式给料机。各种类型板式给料机输送物料性能如下：
1.GBZ系列重型板式喂料机
重型板式喂料机可输送较大粒度，物料尺寸一般不大于板宽的60%，其安装倾角不大于15°。输送板宽一般在1250mm－－3150mm
2GBL系列中型板式给料机
中型板式喂料机输送物料块重不超过140KG，堆积密度不大于1200KG/M3，湿度不高于350℃，输送板宽一般在500mm－－1250mm.
3.GBQ系列轻型板式给料机
轻型板式喂料机输送物料块重不超过100KG，堆积密度不大于1200KG/M3，湿度不高于350℃，输送板宽一般在500mm－－1250mm。
板式给料机型号
类型 | 规格型号 | 较大给料粒度（mm） | 速度
（ m/s） | 处理能力（t/h） | 功率
（kw） | 外形尺寸
（mm） |
中型板式给料机 | GBH1000×1.6 | 300 | ～0.025 | 50-300 | 5.5 | 3240×3150×1210 |
GBH1000×3.0 | 300 | 0.012～0.15 | 50-300 | 7.5 | 4640×3150×1210 |
GBH1000×4.5 | 300 | 0.012～0.15 | 50-300 | 7.5 | 6140×3150×1210 |
GBH1200×3.0 | 450 | 0.012～0.15 | 80-500 | 11 | 4640×3350×1210 |
GBH1200×4.5 | 450 | 0.012～0.15 | 80-500 | 11 | 6140×3350×1210 |
GBH1200×15 | 450 | 0.012～0.15 | 80-500 | 15 | 17640×3350×1210 |
重型板式给料机 | ZBW1250×4.5 | 600 | 0.015～0.15 | 75-750 | 22 | 6830×3572×1630 |
ZBW1250×9.0 | 600 | 0.02～0.06 | 58-175 | 11 | 11566×3980×1728 |
ZBW1500×6.0 | 600 | 0.05 | 240 | 22 | 8683×5593×2080 |
ZBW1500×12 | 600 | 0.05 | 240 | ～45 | 14653×5889×2080 |
ZBW1600×6.0 | 800 | 0.016～0.16 | 80-800 | 22 | 8700×3400×2200 |
ZBW1800×10 | 800 | 0.05 | 400 | ～45 | 12593×6189×2080 |
ZBW2000×10 | 1400 | 0.03～0.087 | 300-900 | ～55 | 13792×5658×4758 |
板式给料机输送原理
板式给料机的动力由传动装置的电动机驱动，经减速机减速后，再经安全联轴器把动力传到主动轴上。此时，装在主动轴上的两个链轮就跟轴转动。另外与头部、尾部链轮相啮合的两条链条也随着主动链轮和尾轮的转动而向前移动，链板安装在链条上面与链条作同步运动。
链板的作用是承受物料的全部重量，随着链条的移动，链板也完成了运送物料的过程。
板式给料机安装调整和试机及维护保养
1、板式给料机在正式安装前20天，必须按基础图尺寸把基础位置浇注完毕。
2、安装时根据安装基础首先定出板式给料机的纵向中心线和头轮装置的主动轮轴以及尾轮装置的尾轮轴的横向中心线。
3、安装顺序为：头轮装置、尾轮装置、中间架、支重辊、链条、链板，较后安装支承与拦板。
|
