焦炭推荐输送设备 礁石链板输送机

焦炭推荐输送设备 礁石链板输送机

链板输送机可分为重型、中型、轻型链板输送机。主要特点是输送物料粒度大，堆比重大，一般都在600T/h。这也决定了重型链板输送机本身强度必须足够，主要包括机架、链板、主轴装置及尾轴装置等；另外驱动功率的计算也必须足够，如果选取过大功率也会造成成本提高。所以驱动功率的有效计算就是尤为重要。

链板输送机的驱动功率只与输送能力、链板输送机上物料层长度及给料机倾角有关。也就是说只要给出这三个值，链板输送机的驱动就很快能定下来，而这三个值，都是原始给定的设计参数。

链板输送机驱动功率通过以上的推断公式。得出比较简洁的算法。为了保证保证链板输送机能平稳运行，仅计算校核驱动功率还不够，还需要对链板输送机机架及主轴装置等主要件的强度进行校核。

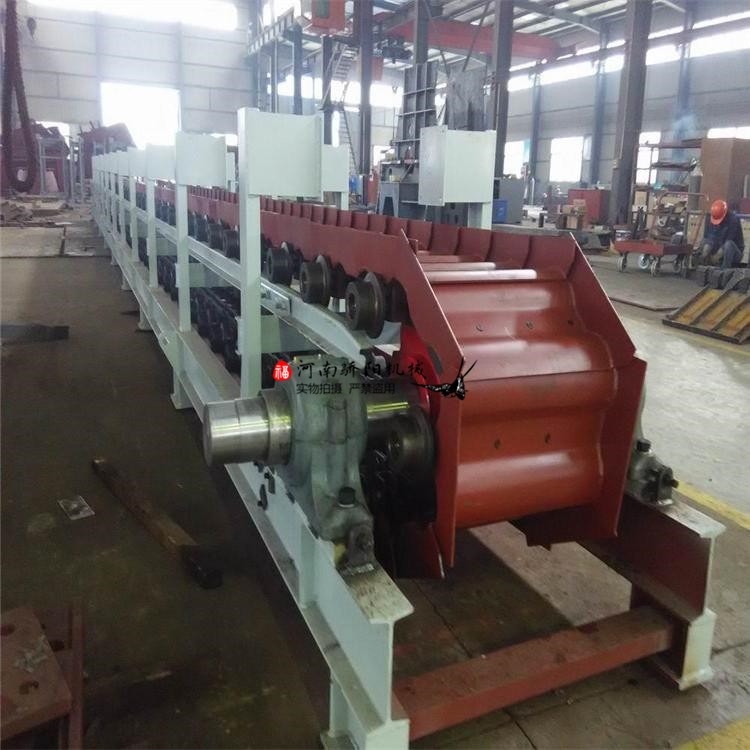

链板输送机的结构

1、链板输送机驱动装置：

由2台电机、2台行星减速机、2根扭力臂、2根扭矩杆和2套锁紧盘等组成。

2、链板输送机主轴装置：

由轴、轴承座、链轮、支承轮及胀套等零件组成。

3、链板输送机拉紧装置：

是一种螺旋丝杆拉紧机构，主要作用是拉紧链板装置。它由轴、托轮、胀套、滑动轴承座、复合弹簧、拉杆等零部件组成。

4、链板输送机的机架与栏板：

机架是焊接结构件，它由工字钢、槽钢及钢板等焊接和螺栓联接而成。栏板与漏斗为板焊结构，由料斗、支承、链幕及橡胶帘等部分组成。在栏板与漏斗中，料斗下部与破碎机入口相连，后部栏板与料仓相连，用于存料和导料。链幕由套在轴上的环链组成，用于阻止破碎后的物料飞向外边。

5、链板输送机的链板装置：

是由链轨（链条）、链板及螺栓等组成。链板为锰钢冲压焊接件链轨为推土机用的标准履带链，链板及链轨均采用支重轮支承，回程空载链板采用托链轮支承。

链板输送机变频器选型

采用一台变频器拖动两台电动机，一台生产能力为2500t/h链板输送机，需两台90kW的电机拖动。变频器选型时要比电机容量略高一些，留有一定的余量，特别是一台变频器拖动两台电机运行时，通常都是一台电机先启动，第二台电机追加起动，这时追加运行的电机将会产生一个很大的起动电流，而变频器短时过载能力应为150%，所以变频器的选择其实就是与电机的优化配合的过程。链板输送机是恒转矩负载，变频器额定电流必须大于电机的额定电流，变频器可在-10℃～+45℃环境使用，不降容，变频装置整个系统在出厂前进行整体测试，以确保整套系统的可靠性。根据现场链板输送机控制的要求，在能满足生产的前提下，优先考虑选择通用型的变频器。

链板输送机支重轮寿命

　　链板输送机是矿山、水泥等生产线前端的大型给料主要设备之一，对于整体生产线的效率提升都起到了关键的作用，我们今天就重点讲解一下链板输送机支重轮的寿命问题

　　链板输送机相对比中板（或者说是轻板）都具有很大的优势：比如说载重量大，拉动力大，使用寿命长等特点。根据链板输送机的设计原则，在标准化设计的基础上都给了很大的负荷比例，所以支重轮是比较耐用的。

　　下面讲述一下造成链板输送机支重轮使用寿命过低的几种情况：

1）从采购设备方面分析：如果采购的链板输送机是小厂家生产的，那么从价格低的角度来看，就需要减少材料使用，比如支重轮的管壁比较薄，那么在高负荷重载的情况下很快就会坏掉。

2）从支重轮的使用材质分析：如果采用40Cr材质的管做母材，肯定要比采用Q235的耐用。我方建议可以采用高强度材料来生产。

3）从支重轮的生产工艺分析：支重轮外表面有淬火工艺，如果生产的过程中没有加此工艺，那么非常影响使用寿命。

　　总结，如果链板输送机是按原厂生产标准进行生产，支重轮的使用寿命正常在8~12个月（可以对比现场数据来选择购买）。
