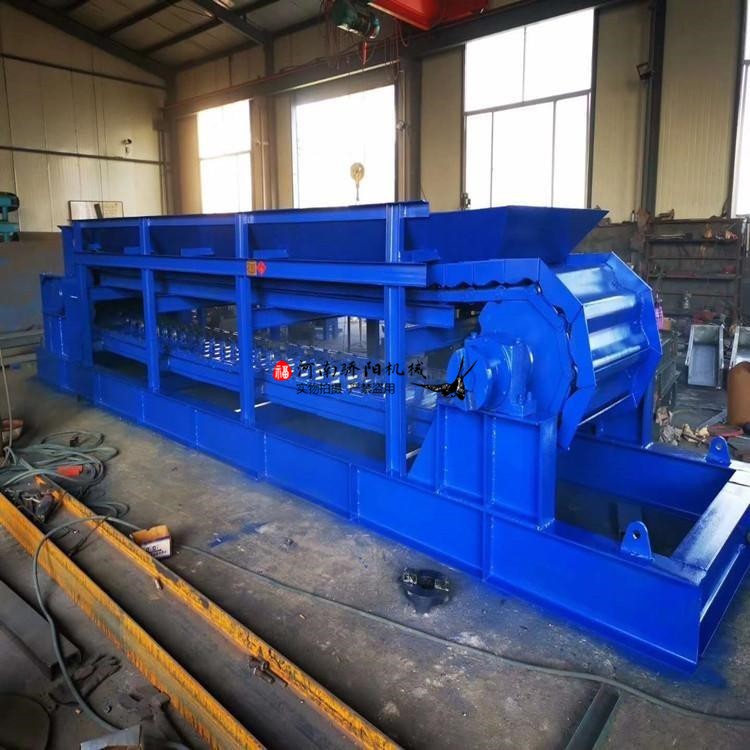

煤矸石推荐输送设备 采煤场鳞板输送机

煤矸石推荐输送设备 采煤场鳞板输送机

鳞板输送机结构组成:

鳞板式输送机由头轮装置、鳞板链条装置、尾轮张紧装置、导料防护装置、机架和驱动装置等构成。

1、驱动装置：由于鳞板输送机的速度一般不大于0.5m/s，因而鳞板输送机的驱动装置多采用电机、减速器等传动结构，因而它可直接通过十字滑块联轴器与头轮轴连接，使头轮装置结构简化，制造、安装、调整都交容易，成本也较低，且为具有单一速度的单驱动装置。

2、尾轮张紧装置：该装置采用螺旋张紧装置，由一个尾轮轴、两个尾部链轮和一对张紧螺杆及其它附件组成。骄阳设计的张紧链轮（含轮毂）通过双滚动轴承支撑在链轮轴上，可以降低牵引链条绕过链轮时的阻力系数；同时，当多条牵引链节距的累积误差不等而导致的链条不同步时，可以使链轮轮齿和牵引链关节的位置自动得到调整，保证链轮轮齿和牵引链的正确啮合，避免了多根牵引料出现张力不均甚至悬殊，从而提高了牵引链条的整体性能。

3、鳞板链条装置：骄阳BL鳞板输送机采用的链条是轴端装有滚轮的片式链和冲压链，滚轮装在外链片外侧，滚轮仅支撑底板上的负载，其结构尺寸相应较少，因而阻力系数较小，减小了驱动装置和牵引力负载。链条经调质热处理，承载能力大，抗拉性强；链板关节套筒采用合金钢渗碳淬火、磨削加工，耐磨性高；鳞板料斗：鳞板料斗是鳞板输送机的承载构件，采用厚钢板以模具冲压成型，形状尺寸精度高，累计误差小，鳞板行走不会跑偏。

4、机架：机架采用标准化生产，不仅规范了生产工艺，同时避免了人工失误造成的误差，提高产品的优良率，节约了成本，提高了经济效益。

河南骄阳生产的鳞板输送机所具备的优势

1、鳞板链条材质经过热处理加工，耐磨性能好，抗拉强度高，使用寿命长。

2、鳞板输送机制作时中间用强筋加强，刚性好，承载能力大。

3、鳞板输送机槽体底板圆弧搭接，不会发生漏料现象。

4、鳞板输送机使用调速电机，输送物料时速度可调，可以合理选择输送量。

5、鳞板输送机布置形式多样，有倾斜、水平、垂直、还可以倾斜水平组合布置。

6、单机输送长度不大于60米，可组合运用，提升高度小于10米。

7、输送倾角高度一般在25度

8、可输送的高温物料不超1000度，1000度以上的物料需要特殊材质定制。

鳞板输送机技术参数：
