板式给料机如何和破碎机配套，做几点说明。

（1）板式给料机输送能力设计

板式给料机的输送能力需要和破碎机的产量配套，通常是按破碎机产量的1.3～1.5倍选取。

（2）板式给料机宽度设计

板式给料机的宽度一般按两倍的粒度加上200mm, 还应考虑好与破碎机进料口的宽度连接的问题。

（3）板式给料机安装角度设计

为降低板式给料机的长度和破碎机所在的平面高度, 同时还要颗粒物料在输送时的安息角，板式给料机的安置角度可选用20～23°。

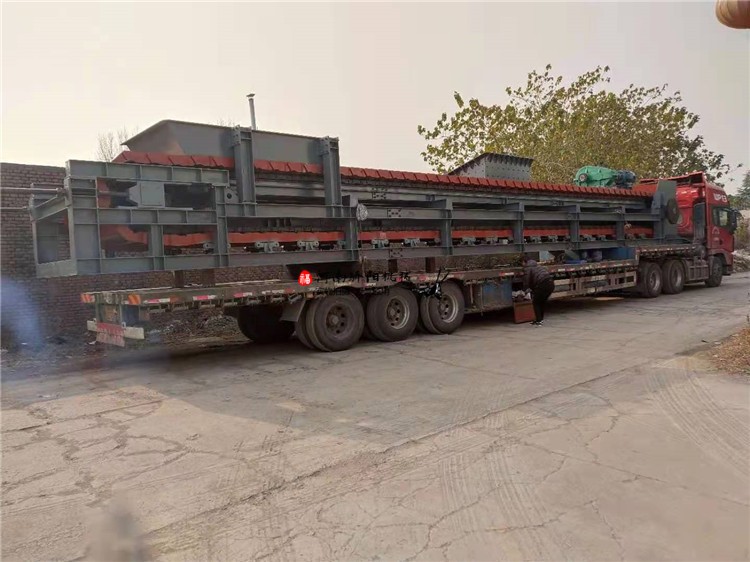

日产3000吨生产线，选用的破碎机为PCF2018单段锤式破碎机，该单段锤破设计产量为750t/h,与之配套的重型板式给料机设计能力为1000 t/h.考虑PCF2018单段锤破喂料口宽度为2000mm，故重型板式给料机槽板宽度设计为2200mm，由于该水泥厂破碎系统空间有限，故板式给料机设计长度为10000mm，安装角度为23°。

板式给料机是在板喂机基础上改进设计的。板式给料机的主动链轮与改向链轮之间，环绕两条环链，链钩与链板联结，链板两侧增加两滚轮，物料的重量均匀压在两滚轮上，驱动装置将动力传至链轮，带动环链和链板运行，达到输送物料之目的，相比较轻型板式给料机而言更适合长距离输送。

  板式给料机是高温物料优质输送设备，也可用于输送其它散状、块粒状、块状物料，已广泛用于建材、治金、矿山等行业的物料输送。
板式给料机特点：
  板式给料机结构设计合理，使用性能好，运行阻力小，易损零件少，操作安全，维修方便，运行可靠，使用寿命长。板式给料机可水平或倾角<30°安装，倾斜安装时，配有棘轮逆止机构。
  输送链板上的辊轮在导轨上滚动，输送链与机壳无磨擦；链条采用合金钢热处理加工制成，其正常使用寿命2年左右，运行中故障率低。除头尾轴承外，输送机中无润滑点。

板式给料机是一种可将不同粒度、不同容重的物料输送给各种受料装置的输送设备，该机主要用于由贮料仓向破碎机、输送机或其它机械连续和均匀给料，也可用于短距离输送块度与密度较大的物料，广泛应用于矿山、冶金、建材、化工、煤炭等行业。
　　板式给料机分为水平安装和倾斜安装两种式，较大向上倾角可达25°。变频电机调速和液压马达调速，并可与受料装置实行控制联锁，确保其受料装置达到其较大效率。

板式喂料机机架制造

1.机架具有良好的抗冲击振动性能,结构便于装拆和改变安装角度,并尽可能减轻其自重、当链轮中心距或等于9m时,机架采用整体结构;大于9m时采用分段结构的机架。

2.板式给料机机架的驱动端和拉紧端安装轴承座和两对应平面的平行度公差为1.0mm、对应孔的间距偏差±.5mm、孔的对角线之差＜2.0mm。

3.机架主梁的直线度公差为1.5/1000、沿纵向全长内容不超过10mm、机架对角线之差为1/1000,大限于10mm。

4.板式给料机驱动轴中心线对机架中心架中心平面的垂直公差为驱动两轴承间距的1/1000 ,拉紧轴中对驱动轴中心线的平行度公差为链轮实际中心距的0.5/1000。

板式给料机机的安装顺序

板式给料机由底座、机架、机头、驱动轮、机尾张紧轮、上下托辊、链带、槽板、受料槽、卸料槽和封闭栏板组成。

板式给料机安装顺序为：底座---机架---传动装置---及驱动轮---张紧轮---上下托辊---链带---槽板---受料槽和卸料槽---栏板。
