板式给料机也称板式喂料机、板喂机，是一款第三代喂料设备，运行性能稳定可靠、工艺简化、结构简单、维修方便、生产效率高、链板使用寿命长，广泛适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石等物料输送环节。

板式给料机型号

板式给料机生产能力在10-1500t/h，功率在15kw-315kw，输送长度1-50米。没有易损件，采用耐磨件材质制作，比较耐用；投资比同等规模的传统工艺节省40%左右，运营维护费用也低于传统规模，投资相当划算。

板式给料机驱动部分的选用

在进行板式给料机驱动配置的过程中，一般选用P=FV与M=FR作为主要的计算公式，其中，板式给料机选用的是一种恒转矩的设备，因此，其运行牵引力理论依旧是一个常数。从而为后续计算带来了方便。在进行减速器的选择时，合理的减速器选择方式是将减速器输出转矩和输入转速、负载转矩和驱动电机转速相匹配。从而选择合理的减速器。在进行主电机的选择时，需要根据以上所计算出来的功率来进行电机的选择，还要确定好运转基速靠近电机全速时的频率，让电机发挥出大的能力。

板式给料机的工作原理

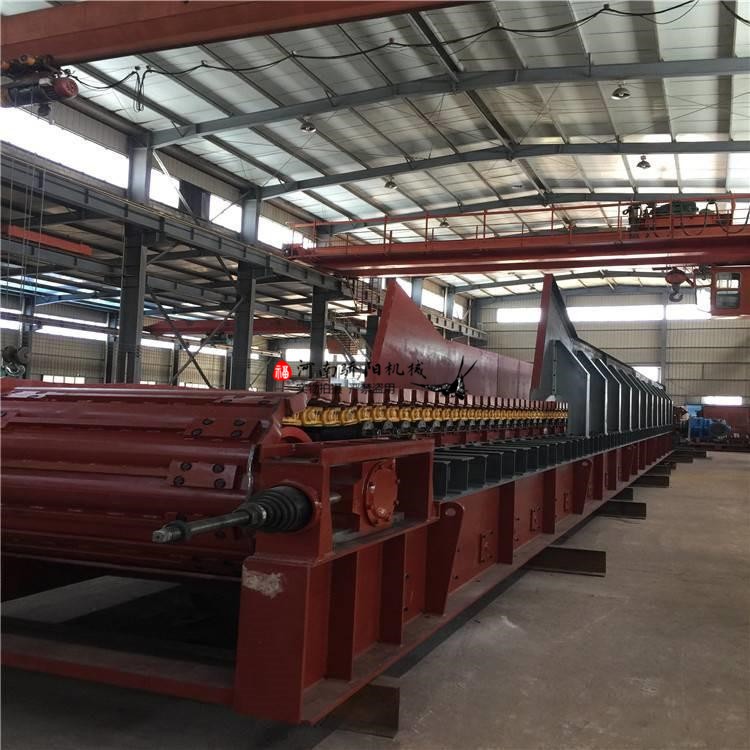

　　板式给料机在工作中采用大节距的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。

 板式给料机的分类： 　　
1、板式给料机的结构型式多样。板式给料机一般可按下述分类：
2、按板式给料机的安装形式可分为固定式和移动式；
3、按板式给料机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等；
4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等；
5、按牵引链的数量可分为单链式和双链式；
6、按底板的结构型式可分为鳞板式（有挡边波浪型，无挡边波浪型，有挡边深型等）和平板式（有挡边平型和无挡边平型等）；
7、按板式给料机的运行特征可分为连续式和脉动式；
8、按板式给料机驱动方式可分为电力机械驱动式及液力驱动式。

 板式给料机的特点： 　　
1、适用范围广。除粘度特别大的物料外，一般固态物料和成件物均可用它输送； 　　
2、输送能力大。 　　
3、牵引链的强度高，可用作长距离输送； 　　
4、输送线路布置灵活。与网带式输送机相比，板式给料机可在较大的倾角和较小的弯曲半径的条件下输送，因此布置的灵活性较大。板式给料机的倾角可达30°-35°，弯曲半径一般约为5-8m； 　　
5、在输送过程中可进行分类、干燥、冷却或装配等各种工艺加工； 　　
6、运行平稳可靠。
