TH提升机，又称链条斗式提升机和圆环链斗式提升机，与前面我们提到的TD提升机相比，具有输送量大、速度快、使用时间长、能够提升物料的高度较高、操作检修维护更加方便等显著优势，因此得到了广大使用厂家的喜爱，然而由于TH提升机型号众多，为了让大家在选择的时候能够选择适合自己使用的提升设备，郑州宏林机械在接下来会详细介绍一下TH提升机的相关尺寸以及技术参数。

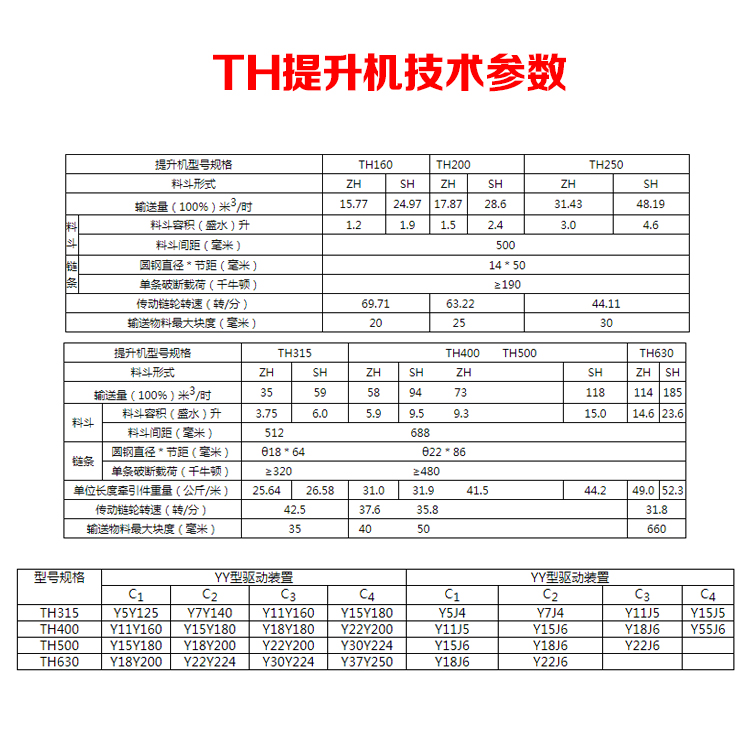

    今天我们主要介绍的有TH160、TH200、TH250三个型号，从输送量上来看，三种型号的输送量分别为15-25m3/h，18-29m3/h，31-48m3/h，提升机料斗的长度是判断链条提升机型号的依据，因此斗的长度分别为160mm、200mm、250mm，根据料斗不同的型式，斗容也不尽相同，TH160型中深斗斗容为1.2L，深斗为1.9L，TH200型中深斗为1.5L，深斗为2.4L，TH250型中深斗为3.0L，深斗为4.6L，三种型号的提升机料斗间的距离是相同的，都是500mm。接下来，我们来介绍一下链条，链条采用圆钢材质，直径为14mm，节距为50mm，链条的较大荷载为190KN。三种型号的提升机提升速度是一样的，都是1.2m/s。TH160型斗式提升机的主链轮直径为300mm，主轴转速为69.71r/min，输送的物料较大不能超过20mm；TH200型斗式提升机的主链轮直径为365mm，，主轴转速为63.22r/min，能够输送的较大物料不得超过25mm。

‍

TH型斗式提升机

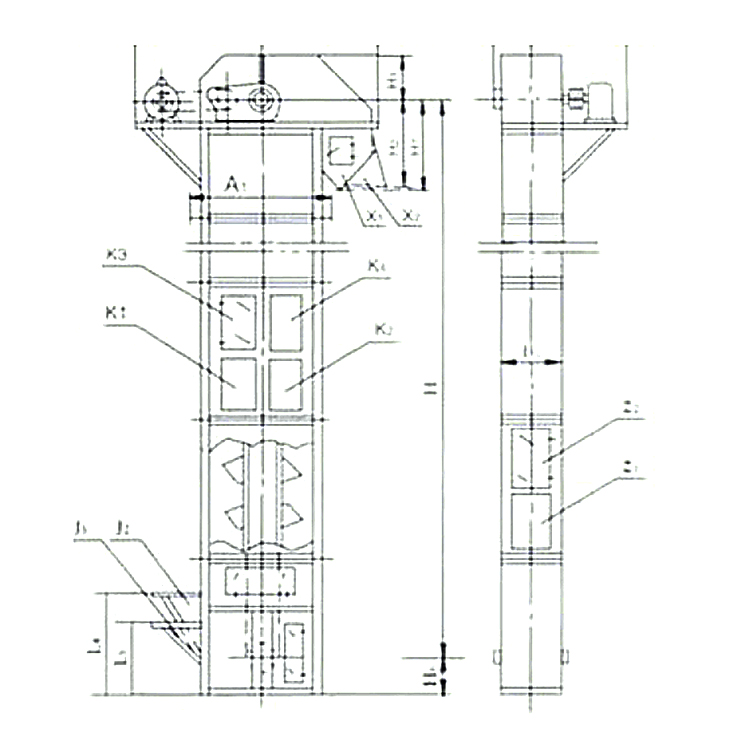

    TH型斗式提升机是一种环链离心式提升机，系由运行部分（料斗与牵引链条），带有传动链轮的上部区段，带有螺旋拉紧或重链拉紧的下部区段以及中间节，驱动装置，逆止制动装置等组成。
    提升机的料斗式间段布置在牵引链上，料斗利用“直接喂料的掏取法”进行加载，利用“离心投料法”进行卸料。
    TH型斗式提升机式在TL型提升机的基础上进行改进设计而成，它选用了结构合理的斗型，既便于直接喂料的掏取物料，又便于离心投料，并提高了运行速度，解决了原TL型提升机回料多的缺点提高了提升物料的能力，减少了因回料造成的功率浪费，提高了生产效率，用于一档的提升机可代替原HL型提升机，其次TH型提升机上部链轮采用了分体组合式链轮，它解决了原HL提升机更换链轮上需拆开上部区段，卸掉链条斗子的缺点，利用三分体的链轮，通过三次旋转分别拆装，固定在轮毂上的链轮块，解决了维修难的问题。该机选用了高强度的链条，使提升高度进一步提高，目前TH斗式提升机已经取代了HL型提升机成为垂直输送粉状、粒状及小块状物料的主要设备。

TD型斗式提升机
    TD型斗式提升机是在原D型斗式提升机的基础上改进设计而成的，它提高了垂直提升能力，它选用普通胶带耐热胶带，和高强钢丝夹芯带三种带型作运行牵引部件，分别用于不同的场所和要求，特别是采用高强钢丝夹芯带可以将物料垂直提升到60-70米的高度。
