粉煤灰炉渣推荐刮板输送机的内外向布置

粉煤灰炉渣推荐刮板输送机刮板的内外向布置

刮板在机槽内有内向和外向两种布置形式。

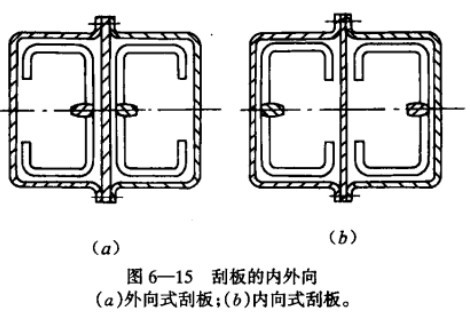

在水平输送时，当链条帖着槽底，刮板向上为内向式；当刮板帖着槽底，链条在上方时为外向式。当运行到垂直提升段，内外向就如同图6－15所示。

粉煤灰炉渣推荐刮板输送机的这两种布置型式在运行和输送中具有许多不同的特点：

1.水平输送时，内向刮板因链条与槽底接触、刮板伸向上方，故受力状态较好，运行较平稳，刮板不承受附加扭力和弯矩。外向刮板与之相反。

2.垂直提升中，两种刮板布置型式对垂直提升无甚影响和区别，输送性能基本相同，但外向式刮板更有利于物料从卸料口卸出。

3.通过弯道时，外向刮板的空间逐步变大，通过弯道后恢复原样。这一特性使得运行阻力小，输送阻力大，运行较平稳，磨损及噪声较小。而内向刮板的空间逐渐变小，通过弯道后恢复原样，这一特性使得运行阻力大，输送阻力小，运行欠平稳磨损及噪声均较大。因此，在进行刮板链条的张力计算时，会遇到一个刮板内外向阻力系数k0不同的问题。通常内向布置时取k0=1,外向布置时取k0＝

4.从维修的角度看，外向刮板更有利于观察刮板链条的运行状态，可及时预防事故的发生，维修及更换刮板链条也比较方便。

5.从设备的尺寸看，刮板外向布置时机槽的结构尺寸较大，而内向布置时机槽结构尺寸较小。对标准布置型式的埋刮板输送机，刮板的内处向已确定。如T型刮板无内向之分；使用U型刮板的MS型为内向布置，而MZ型只能使用内向刮板，其余机型通常只使用外向刮板。

粉煤灰炉渣推荐刮板输送机采用双驱动方式时只能共用一套电控装置，先将首尾传动部调至转向一致后方可开机，否则，将造成拉断刮板链或损坏传动部等事故发生。

粉煤灰炉渣推荐刮板输送机的左右挡板：刮板输送机出厂时一般不配置左右挡板，若用户需要可特殊定货。

粉煤灰炉渣推荐刮板输送机的过渡槽：过渡槽由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

粉煤灰炉渣推荐刮板输送机的中部槽：中部槽是刮板输送机的重要组成部分，由槽帮钢、中板、连接销组焊而成，中部槽与中部槽之间通过连接销实现纵向连接。

粉煤灰炉渣推荐刮板输送机的刮板链：刮板链由圆环链、刮板、连接环、螺栓组装而成，刮板材料为轧制型钢，带有斜面的一侧与中部槽中板接触，起到刮煤作用，连接环凸起部分起导向作用。

粉煤灰炉渣推荐刮板输送机的机尾：机尾由机尾架和机尾轴组装而成，是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部，可使整机铺设长度增到160m。
