碎石链板输送机关键部件介绍

碎石链板输送机关键部件介绍

碎石链板输送机关键部件介绍

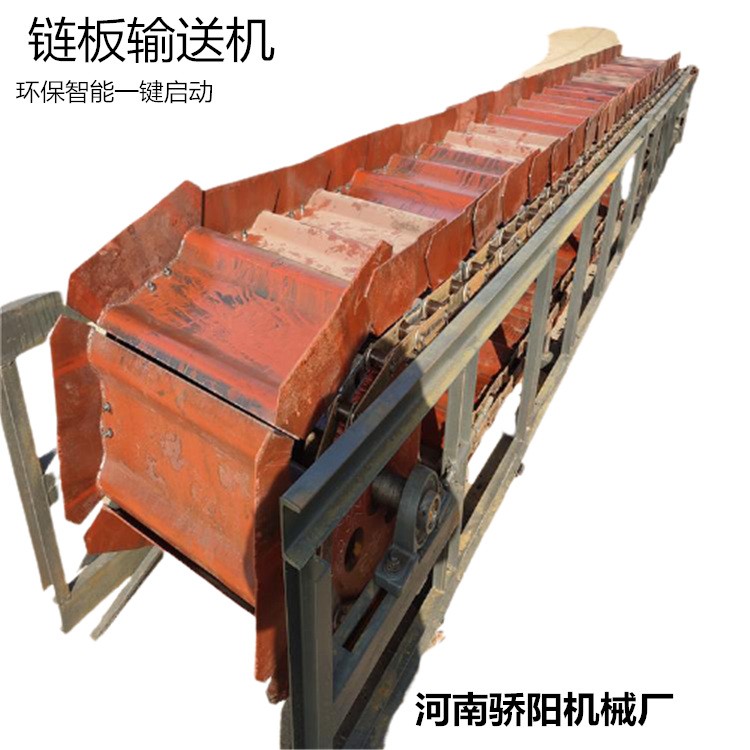

链板输送机为我公司根据行业需求，研制开发的新型给料输送设备。该设备设计合理、结构独特，它继承了传统板式给料机和带式输送机的优点，解决了金属矿山、冶金、水泥等企业相关工艺过程中，高粘度、高湿度、大块重的特殊原料及细颗粒原料，无法连续均匀配给或转运、给料过程中漏料、粘料等问题。

首先物料通过贮料仓落入至链板输送机输送带上，传动装置运转，输送动力至头轮装置，牵引输送链、龙骨运转，皮带随之运转，物料流动，导料栏板拦阻、导向，将物料从给料机尾端输送至头端，通过头罩卸至下道工序中的工作机械。位于头轮下方的刮泥装置，刮掉输送带表面的粘附物料，并卸至下道工序中的工作机械。传动装置可实现无级调速，调节输送产量，从而满足下道工序中的工作机械要求。

链板输送机的配件介绍

运行装置是链板输送机的关键部件，包括龙骨、输送带、侧裙板和输送链。

龙骨为优质碳素结构钢制作，并焊接耐磨垫板。它设计与制造独特，刚度、强度优良，承载能力大、耐磨损。

输送带为钢丝绳芯输送带，抗拉强度大，适用于承载和输送高粘度、高湿度、大块重的特殊原料。输送带铺设在龙骨上，因而，能承受贮料仓仓压、抵抗大块物料的冲击。

侧裙板通过六角螺栓组、垫圈、双螺母联接龙骨和输送带，起压紧输送带的作用。

输送链为滚子链条，包括内链板、外链板、套筒、带边滚子、实心销轴、附板。内链板压紧套筒，销轴与外链板平口配合无相对运动，滚子与套筒、套筒与销轴均为间隙配合。制作时严格按工艺要求，保证了啮合良好与运行的平稳。主要零件选用了优质合金结构钢，经久耐用。

输送链通过螺栓组联接龙骨，用于牵引龙骨、承受物料载荷。

 链板输送机的分类： 　　
1、链板式输送机的结构型式多样。链板式输送机一般可按下述分类：
2、按输送机的安装形式可分为固定式和移动式；
3、按输送机的布置形式可分为水平型、水平-倾斜型、倾斜型、倾斜-水平型、水平-倾斜-水平型等；
4、按牵引构件的结构型式可分为套筒滚子链式、冲压链式、铸造链式、环链式及可拆链式等；
5、按牵引链的数量可分为单链式和双链式；
6、按底板的结构型式可分为鳞板式（有挡边波浪型，无挡边波浪型，有挡边深型等）和平板式（有挡边平型和无挡边平型等）；
7、按输送机的运行特征可分为连续式和脉动式；
8、按驱动方式可分为电力机械驱动式及液力驱动式。

链板输送机主要特点：

1．适用于高湿度、高粘度的物料输送，结构合理，运行可靠。

2．导料板上复合了摩擦系数很小的材料，不粘料。

3．输送物料的底板，设有刮料装置，粘料、带料较少。

4．变频调速，节能易控，物料输送量方便可调，能均匀输送和喂料。

5．传动装置为直联式，无需传动基础，减少土建投资费用。

下面详细了解一下选择链板输送机型号的具体详情：

1、确定厂家所用物料的性质：
物料的性质主要从块状、颗粒大小、湿度、粘度、堆积比重等方面，物料有无特殊性质，如高温、腐蚀、静电等，因为不同的链板输送机所适合的物料性质有所不同，有的更擅长固体输送，有的更擅长颗粒输送，有的擅长粉末输送。而且，若物料有特殊性质，那么链板输送机所需的材质就有所不同，所以这点必要搞清楚。以上，说明物料是选择链板输送机先要考虑的因素。

2、需要根据厂家的输送要求：
输送目的主要看您是想对物料进行长距离输送，还是短距离给料，根据输送和给料的不同，来选择适合的链板输送机。爬坡输送可选择倾斜型链板输送机，水平给料可选择水平链板输送机。

3、链板输送机产量大小的要求：

看您对物料所需产量的要求，来选择不同类型大小的链板输送机。输送产量是进行物料输送所要达到的目的，因而得看您是要求产量达到什么目的，来进行选择合适您的链板输送机。

4、对链板输送机材质或者筛网材质的要求：

链板输送机的材质根据物料的性质要求和环境的要求和产量的要求等等来确定的，骄阳机械链板输送机标配的一般是碳钢材质的机身和激振源，如果有特殊要求，可以按要求来定制。
5、对链板输送机的电机选择的要求：
一般链板输送机没有特殊要求的情况下，配置的是普通的振动电机，如果您有一些特殊的要求，比方说需要选购防爆电机或者其他电机等等要求，将另外配置要求。
