TH环链斗式提升机概述:
        TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
        本机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。

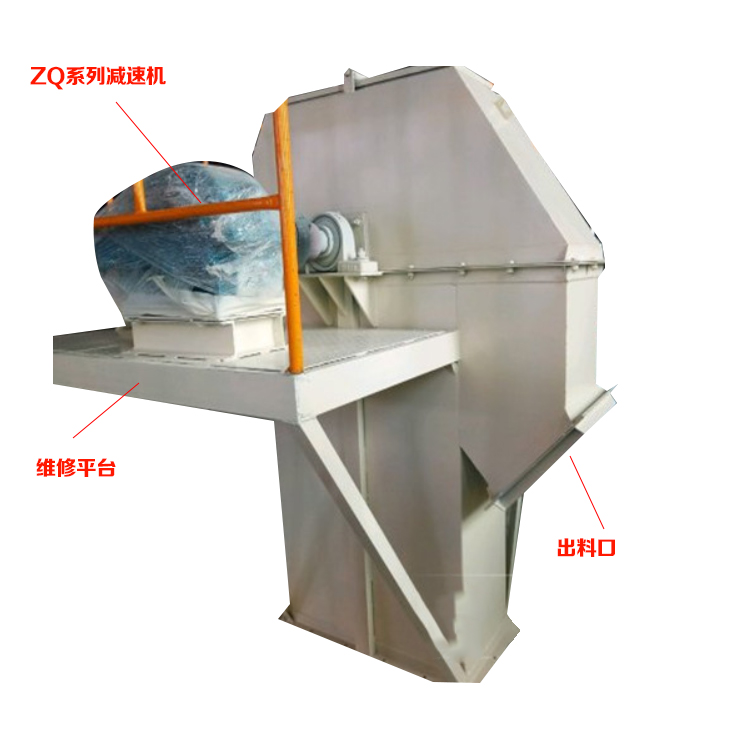

        本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机较大输送量365m3/h,较大提升高度为50m。

　　NE型板链斗式提升机是由引进技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料，重力式卸料链条是   合金钢板式链条，而。驱动部分采用硬齿面减速器。
　　NE型斗式提升机运行原理：
　　NE型斗式提升机系流入式喂料，物料流入料斗内靠板链提升到，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
　　NE型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间的机壳，驱动装置，逆止制动装置等组成，适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。

　　NE型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。该减速器噪音低，运转平稳，并随主轴浮动，可安装应力。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻，而且其内部带有异型辊逆止器，逆止。
　　NE型斗式提升机的结构特点：
　　1、密封性好，环境污染少。
　　2、操作、维修方便、易损件少。
　　3、使用成本低，由于节能和维修少，使用成本极低。
　　4、运行，的设计原理，整机运行的性，密封性好。环境污染少。
　　5、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
　　6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
　　7、输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
　　8、操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
