闪长岩碎石块运输设备链板输送机

闪长岩碎石块运输设备链板输送机

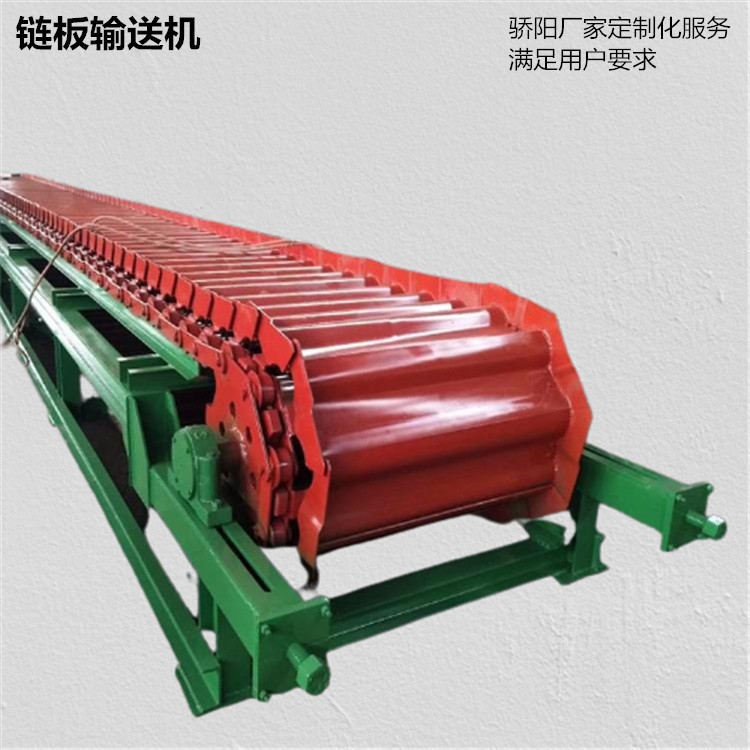

河南骄阳机械根据输送物件的方法，将链板输送机可分为通用和轻型的牵引式悬挂输送、通用积放式和轻型积放式的推式悬挂输送。 链板输送机悬挂链，采用滚珠轴承作为链条走轮，导轨均选用16Mn材质经过深加工而成，使用寿命在5年以上。链板输送机链条节距常用的有150/200/240/250等，单点承重也各不一样。同时通过选择吊具类型，可增加链条的单点承重。该链板输送机能随意转弯、爬升，能适应各种地理环境条件。

骄阳链板输送机工作时，通过传动装置带动头部装置的链轮转动，与链轮相啮合的链条也随之向前运动，同时固定在链条上的料斗及其支撑滚轮沿着机架上的轨道也同步向前运动；当物料在进料口中加入料斗后，随着料斗的移动物料被输送到出料口，在重力和离心力的共同作用下，物料从出料口卸下，进入下一道工序。

河南骄阳的链板输送机结构形式有：水平直线输送、提升爬坡输送等形式，输送带可增设提升挡板、侧挡板。

骄阳链板输送机动力装置在链板机头部、左、右装可根据用户要求变动

骄阳链板输送机型号有：HB50、HB60、HB70、HB80、HB90、HB100除了这些国标型号，还可根据现场工艺定制异型设备

链板输送机链板规格：直输链板宽度由63.5、82.5、101.6、114.3、152.4、190.5、254、304.8；

转弯链板宽度有82.5、114.3、152.4、190.5、304.8。
链条节距：25.4mm~203.2mm

链板输送机宽度：200mm~800mm

(宽度超过800mm时，可使用双板链结构)

骄阳链板输送机安装结构分为三种型式：

P型——喂料槽承载板的纵剖面为平板形，适用于沿水平或倾角≤15°输送块状物料。

L型——喂料槽承载板的纵剖面为波浪形，适用于沿水平或倾角≤25°输送块状及颗粒状物料。

C型——喂料槽承载板的纵剖面为浅槽形，适用于沿水平或倾角≤35°输送块状及颗粒状物料。

链板输送机的长度、宽度和厚度设计原则

链板输送机长度设计：一般按照输送物料颗粒大小确定，长度一般为输送物料颗粒的1.6倍，也可由板式给料机下道工序设备尺寸确定，如下道工序是颚式破碎机PE600×900，链板输送机链板长度选1200mm宽。

链板输送机宽度设计：由输送链条节距确定，宽度常用规格有200,250（轻型和中型板喂机），203,216和228（重型链板输送机）.

链板输送机厚度设计：由输送物料尺寸和承受的仓压确定。轻型链板输送机链板厚度一般为8mm，中型板喂机链板厚度一般为三种规格，重型链板输送机链板厚度一般为等几种规格。

链板输送机有特点

链板输送机板沿高一般为80～120mm，在设计时根据输送物料及输送量可适当变动，其物料是连续在链板上存放，为防止其过多漏料，HB型链板式输送机上倾角度一般不大于15°。
链斗式输送机的物料可用于较大倾角输送物料过程，其大上倾角可达到45°。本机的物料是存放在单链斗里进行输送，其在输送过程中，依靠重力及滚轮作用，链斗总处于水平状态。链板输送机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，大输送量等工艺参数。链板输送机动力装置在链板机头部、左、右装可根据用户要求变动。链斗式输送机、链板式输送机输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。
