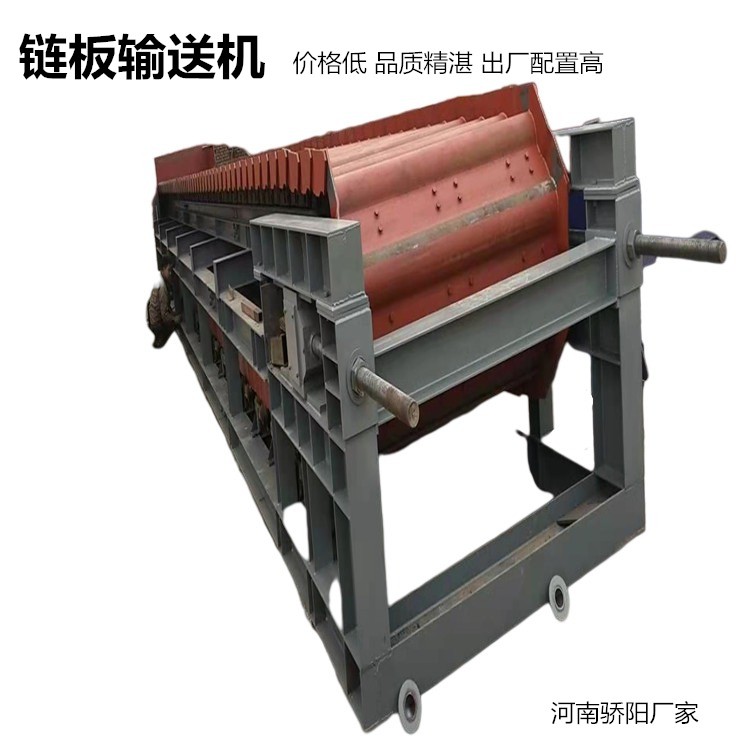

储仓向破碎机输送石头用的链板输送机

链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
1、链板输送机头部驱动装置
由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用
二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。
2、链板输送机尾轮装置
该链板式输送机链板的改向部分，由尾轮轴、两只尾轮及轴承等组成。
3、链板输送机拉紧装置
拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。
4、链板输送机链板部分
链板式输送机链板部分由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链，内链片中间装有滚轮，在轨道上滚动，以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。

5、链板输送机机架
链板式输送机机架由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。该机架中间有四条供滚轮运行的轨道，采用轻轨制成。

链板输送机板沿高一般为80～120mm，在设计时根据输送物料及输送量可适当变动，其物料是连续在链板上存放，为防止其过多漏料，HB型链板式输送机上倾角度一般不大于15°。
链板输送机的物料可用于较大倾角输送物料过程，其上倾角可达到45°。本机的物料是存放在单链斗里进行输送，其在输送过程中，依靠重力及滚轮作用，链斗总处于水平状态。链板输送机主要用于输送磨损强，温度高的物料，用户订货时需注明型号，两轮中心距，倾斜角度，输送量等工艺参数。链板输送机动力装置在链板机头部、左、右装可根据用户要求变动。链斗式输送机、链板式输送机输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。
