从升NE100型化肥颗粒粉末提升机输送机 沙子小石块斗式提升机 玉米垂直上料机

从升NE100型化肥颗粒粉末提升机输送机 沙子小石块斗式提升机 玉米垂直上料机

一、 斗式提升机的主要结构：

1、 机首部件：它由上部机壳，主动轴部件，减速机、连轴器、电机、三角带等组装成一体。

2、 中部机壳：根据需要提升的高度、配置不同数量的中部机壳迭加起来既能满足需要。

3、 下部部件：它由底部机壳，从动轴部件及张紧装置结成一体。机壳侧面有门可以打开，对其内部进行检查如清扫。

4、 链条及料斗：链条为圆钢焊接环链。料斗用螺母定在链条的接头上。不同高度的斗提机现套相应数量的链条、接头、及料斗。

二、提升机是应用广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

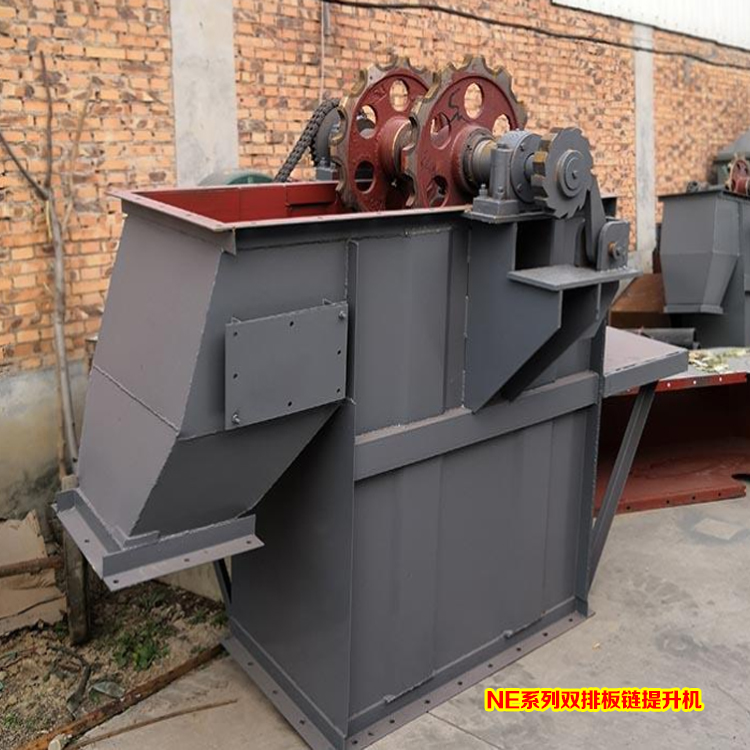

NE系列板链斗式提升机工作原理

NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到上端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE系列板链斗式提升机主要结构：

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。
