煤矿沙石圆盘给料机矿山喂料设备 活性碳粉封闭式无粉尘给料机

煤矿沙石圆盘给料机矿山喂料设备 活性碳粉封闭式无粉尘给料机圆盘给料机是一种高效节能的新型设备，它和配料皮带秤配合可实现连续自动计量，自动配料给料,是一种可以替代进口产品Z理想的机电仪一体设备，它可广泛用于钢铁、冶金、水泥、选煤、发电、焦化、有色等部门,有效地、连续不断地给料与配料之用，并使混合料具有足够的透气性，以获得较高的生产率。

圆盘给料机是一种高效节能的新型设备，它和配料皮带秤配合可实现连续自动计量，自动配料给料,是一种可以替代进口产品的机电仪一体设备，它可广泛用于钢铁、冶金、水泥、选煤、发电、焦化、有色等部门,有效地、连续不断地给料与配料之用，并使混合料具有足够的透气性，以获得较高的生产率。

工作原理及结构特点

1.1 立式圆盘给料机是将蜗壳式的料套内物通过圆盘旋转被带出料套的闸门口，然后经刮料板刮入下料落入配料的胶带上。

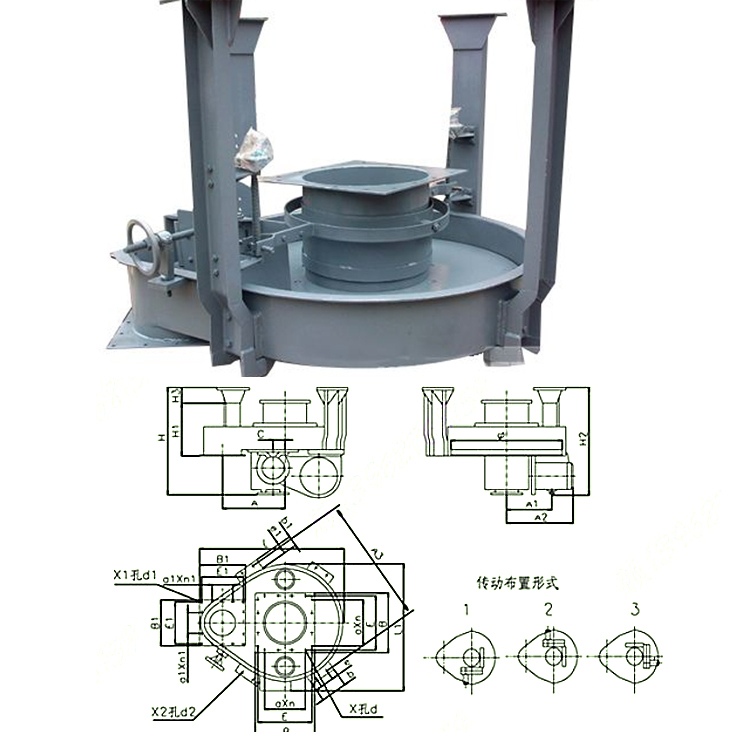

1.2 该机主要由主机架，圆盘盘面、蜗壳式料套、刮料板、挡料板、手动闸门装置、料罩、回转支承、硬齿面立式、减速器、变频调速电机、衬板等组成。给料圆盘承受料仓的压力来自驱动装置的动力，通过内齿轮副的作用使圆盘作回转运动，从而使料仓的物料不断排出。内齿轮副加工简单，旋转体下部的回转支承选用标准型号，既保证了质量，又延长了使用寿命。

1.3 挡料板由钢板及型材组焊而成，它能有效地将圆盘旋转时带出的物料导下料斗，防止撒料。

1.4 料套借助蜗壳形导料板及圆盘的回转引导物料从排料口排出，并设有扇形闸门装置调节物料的流量，闸门的开启通过手动减速器来实现。料套内壁设有衬板，衬板为耐磨6＃合金衬板，用埋头螺栓固定。

1.5 刮料板用普通碳钢制成，并衬有耐磨6＃合金衬板，安装角度可以调整，调整适当后再用螺栓固定。它与圆盘盘面的间隙也可适当调整。

1.6 料罩为防尘机构，设有抽风除尘口，它采用多片装配式结构。安装、拆卸方便，并设有各种观察门，可观察物料的排出情况。

1.7 主要特点

立式节约能源，结构紧凑，体积小重量轻，占地少，故障少维修量低，安装维护简单。

运转平衡、安全，可靠、使用寿命长，便于远距离操作。

圆盘衬板：采用耐磨6＃合金扇形衬板形式。

圆盘回转方向设有散料收集槽，多余散料会刮入排料端。

主传动采用内啮合圆柱齿轮传动，浸油润滑。主减速机采用硬齿面星轮减速器，特点是结构紧凑，承载能力大，使用寿命长，并且自身内循环装置润滑，不需要另带油箱。

闸门开口度确定后，不须人工经常调节。
