从升2.5米粘土粉螺旋输送机 WLS型细沙蛟龙输送机叶片 工业原料/化工颗粒蛟龙输送机

从升2.5米粘土粉螺旋输送机 WLS型细沙蛟龙输送机叶片 工业原料化工颗粒蛟龙输送机

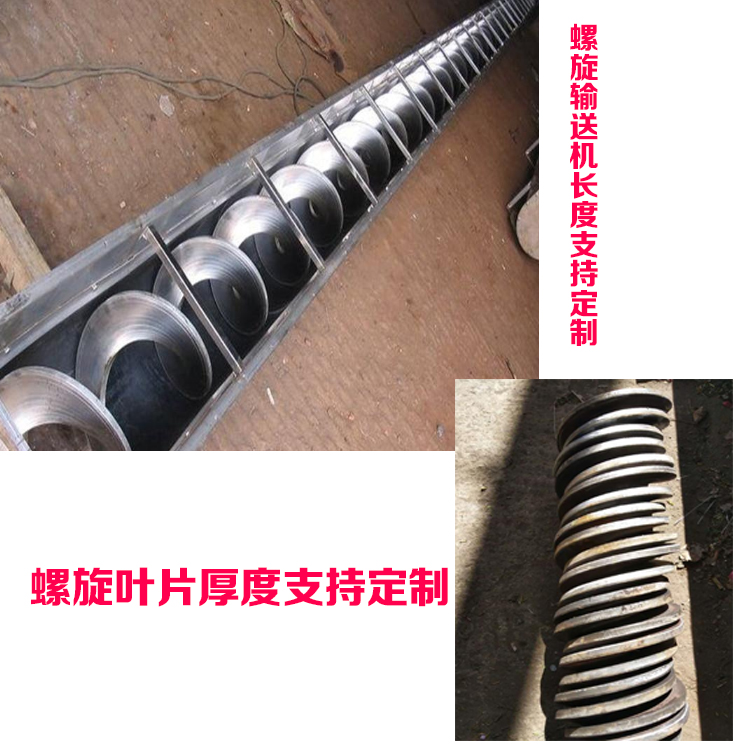

 U型槽式螺旋输送机

1、料槽材料有碳钢和不锈钢，但常用2～4mm厚的薄钢板制成，横断面两侧壁垂直，底部为半圆形；垂直快速螺旋输送机料槽横断面为圆形，通常采用薄壁 。

2、每节料槽的端部和侧壁上端均用角钢加固，以保证料槽刚度。

3、料槽底部应设置铸铁件或角钢焊接件的支承脚。

4、料槽法兰之间宜采用石棉垫调整机壳和螺旋体长度之间的累积误差。

5、相邻料槽法兰面连接应紧密平整，其间隙不大于0.5mm；料槽内表面错位不大于1.4mm，壳体间可以加垫片，以保证密封。

6、料槽中心线与螺旋轴应保持良好的同轴度。

7、各节料槽中心线应重合，其同轴度允许偏差≤±5mm。

8、料槽水平度允许偏差0.3mm/m，全长≤5mm。

9、料槽直线度允许偏差≤6mm(机长15～30m)。

10、料槽中心标高允许偏差≤±5mm。

属于特种螺旋输送机。前者的机壳为圆管，螺旋带动物料高速旋转后产生的离心力把物料推向管壁，而后被叶片向上推动。它的提升高度在20米以内。后者的机壳也是圆管，管内沿内螺旋线装有叶片，机壳支承在辊子上作低速转动，物料沿叶片向前移动，装料、卸料在两端进行。它可微倾斜输送物料，不会出现 现象。直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机 大长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构， 大长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。
