NE型石灰石粉耐高温板链斗提机 20米高石英砂斗式提升机 粉煤灰装罐斗式输送机

NE型石灰石粉耐高温板链斗提机 20米高石英砂斗式提升机 粉煤灰装罐斗式输送机

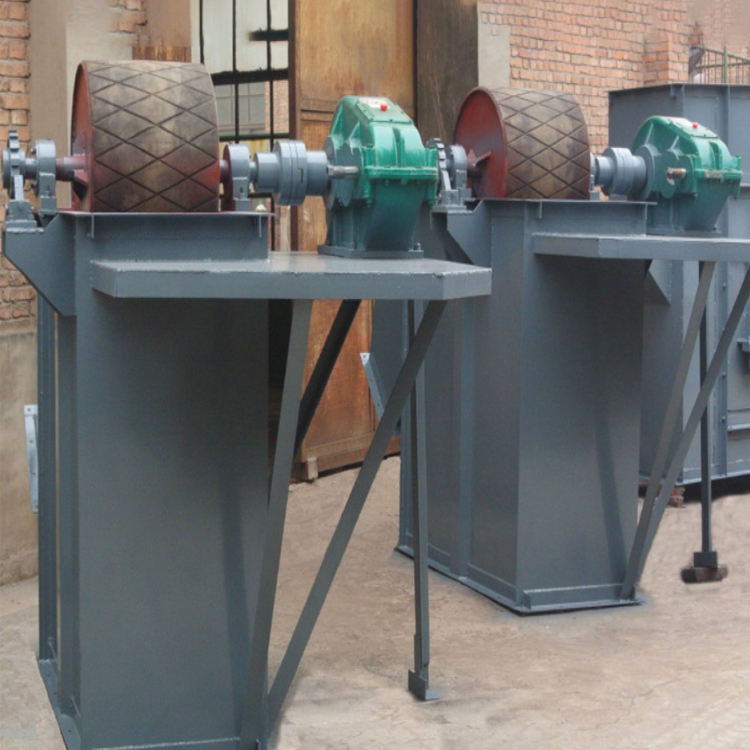

NE型斗式提升机结构：

1、NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

（1）. 运行部件由料斗和推荐链条组成，NE30及以下采用单排链，NE50～NE800采用双排链。

（2）.驱动装置 采用多种驱动组合驱动（依用户实际需要而定），驱动平台上装有检修架和栏杆。驱动装置分做装置和右装置。

（3）.上部装置 安装有轨道（双排链）、逆止器，卸料口装有防回料橡胶板。

(4）.中间节部分中间节装有轨道（双链），以防止链条在工作中摆动。

(5).下部装置  安装有自动张紧装置。

2、零部件的选用及检验

 （1）选用高填充率耐磨料斗

 （2）选用合金钢耐磨套筒滚子链。销轴和外链板固定，套筒和内链板固定可有效的减少承载部件的磨损。

（3）头部链轮由轮毂和粉体齿圈组成，尾部链轮采用光齿，能有效的防止头尾不同步引起的跳齿和磨损现象。

（4）零件加工后，采用德国进口的网袋式自动翻转热处理设备，均匀渗碳淬火。

（5）采取普检和破断拉伸试验检测手段，充分保证设备要求。
