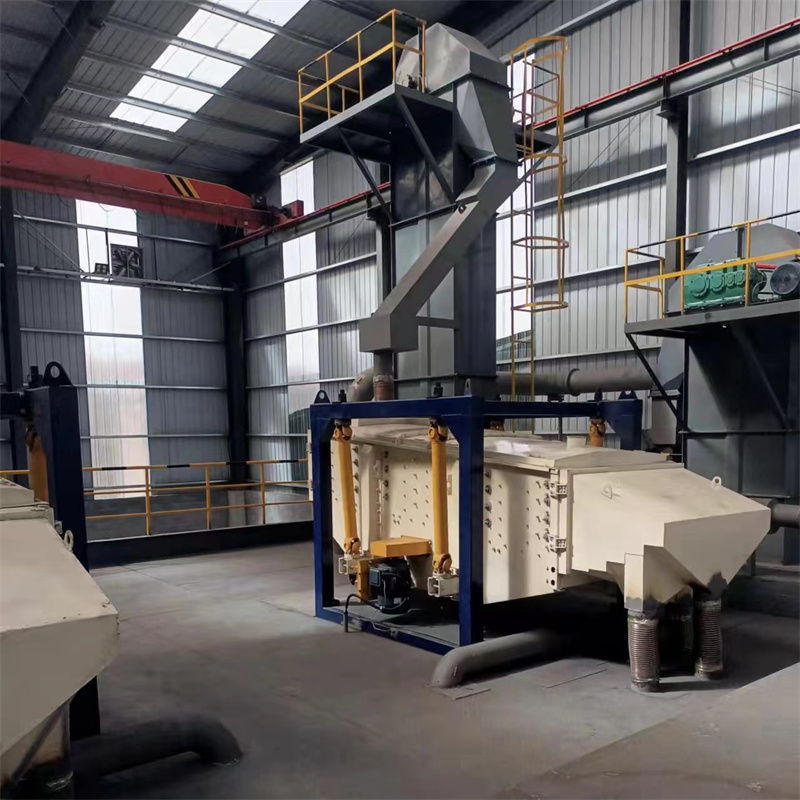

【石英砂振动筛】化工冶金方形摇摆筛

【石英砂振动筛】化工冶金方形摇摆筛

直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。

摇摆振动筛的特征：

★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调.

★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

★水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。
