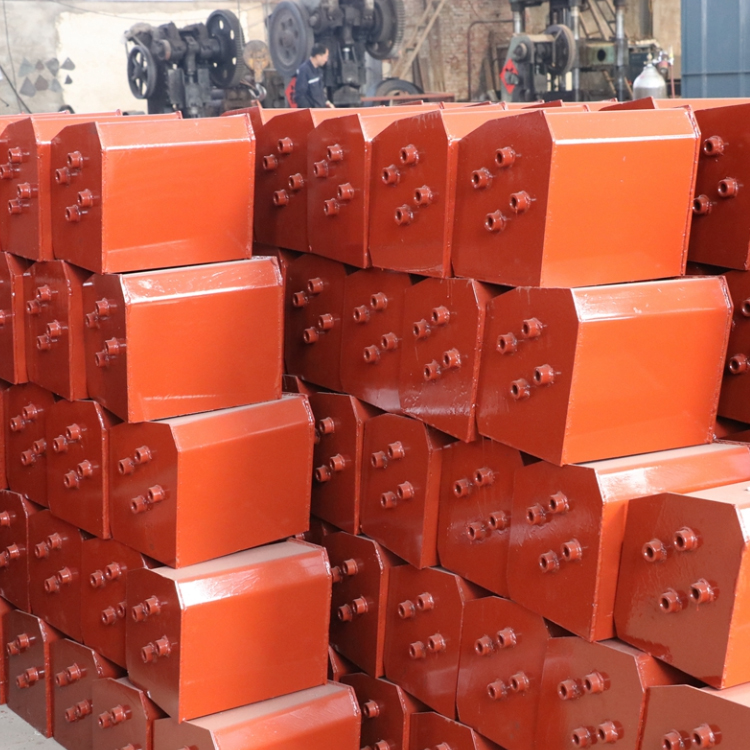

腻子粉上料斗提机料斗石墨粉钢斗输送机畚斗

腻子粉上料斗提机料斗石墨粉钢斗输送机畚斗

产品介绍： TH型斗式提升机是一种环链离心斗式提升机，提升机系由运行部分带有传动链轮的上部区段，带有拉紧链轮的下部区段，中间机壳驱动装置，逆止制动装置组成。本提升机的料斗是间断布置的，料斗利用"淘取法"进行装载，用"离心投料法"进行卸载。本提升机适于输送粉状、料状及小块状的无磨琢性物料，由于提升机的牵引机构是环形链条，因此允许输送温度较高的物料。 TH斗式提升机适用范围： 　　TH斗式提升机适用松散密度<1.5t/m³的粉状、粒状、小块状的无磨琢性、半琢磨性的物料。输送物料温度不超过250℃，相比TD斗式提升机来说，耐热性更好，TD斗式提升机只能提升温度小于60℃的物料。

技术参数： 斗式提升机型号 HL-300 HL-400 S制法 Q制法 S制法 Q制法 输送量 m3/h 28 16 47.2 30 料 斗 容量 kg 52 44 10.5 10 斗距 mm 500 500 600 600 运行部份(料斗牵引链条)每公斤重  牵引链条 型式   链造环形链 圆钢直径 mm 18 18 节距 mm 50 50 破断强度 kg 12800 12800 料斗运行速度传动链轮轴转数型斗式提升机的结构： 　　1、采用了组装式链轮，既轮体和轮缘用螺栓连接而成。在链轮磨损到   程度后，可拆换轮缘，   换方便且省材料，降低了成本及维修费用。 　　2、尾部采用了重锤杠杆式拉紧装置，即可实现自动拉紧，一次安装后不需调整，又可保持恒定拉紧力，从而了机器正常运转，避免了打滑或脱链。 　　3、传动装置有TZ型和YY型两种型式，YZ型采用ZJ型减速器，YY型采用ZLY、ZSY型减速器。 　　4、牵引构件为低合金钢圆环链，经热处理后，具有抗拉、好、使用寿命长等特点。 突出优势： 1、整机结构紧凑，外形尺寸小，所占空间小 2、中部机壳均为折弯构件焊接而成，使机壳具有高的整体刚度和可靠性 3、传动链轮为整体式结构，且表面经过强化处理，安装方便、强度高、耐磨损 4、各节之间及检修门处均设置有密封装置，保证无粉尘外泄，实现清洁、环保生产 工作原理 TH型斗式提升机以圆环链条作为牵引构件，料斗则以一定的间隔安装在链上， 链条分别绕过提升机头部和底部的传动链轮，构成具有上升有载分支和下降无载分 支的闭合环形系统。布置在提升机头部的传动装置通过头部链轮将动力传给链条； 当物料从提升机底部的进料口加入时，随链条一起运动的料斗在提升机底部掏取物 料后，被提升到头部卸料口，*后在重力和离心力的双重作用下将物料从卸料口卸 出。
