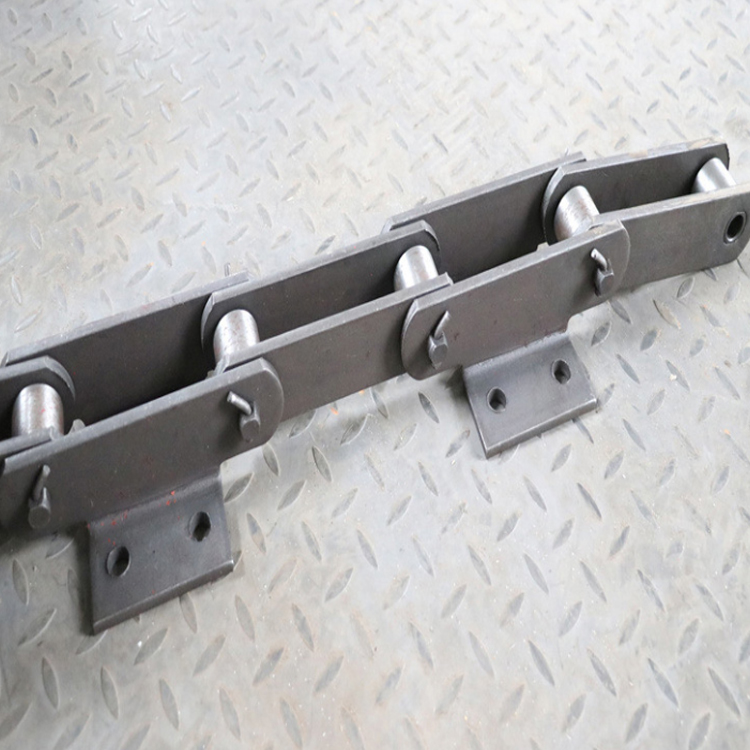

矿山链条NE30板式链条提升机料斗图纸

矿山链条NE30板式链条提升机料斗图纸

板链牵引|链条不仅能提升粉状、颗粒状物料,而且可提升磨琢较大的物料、温度高达100°C的物料 提升高度高:在额定
输送量下,提升高度可达50m湿度大、粘性强的物料不宜选用本机型。
NE斗式提升机主要工作部件特点:
上部装置:安装有轨道(双排道) , 防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止
回料。中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。下部装置:安
装有张紧装置，NE15-NE50采用弹簧张紧, NE100-NE800采用重锤箱张紧。

NE板链斗式提升机特点
1、输送能力大。该系列提升机具有NE15 ~ NE800多种规格。提升量范围为15 ~ 800m3/h。
2、驱动功率小。这类提升机采取流入式喂料,重力诱导式卸料,且踩用密集型布置的大容量料斗输送，链速低提升量
大。物料提升时,几乎无回料和挖料现象,因此无效功率少,所耗功率是环链斗式提升机的70%。
3、使用寿命长。提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。
4、提升高度高。该系列提升机链速低,运行平稳,且采用用板链式高强度*合金钢链条,因此可达较高的提升高度(高度
40M)。
