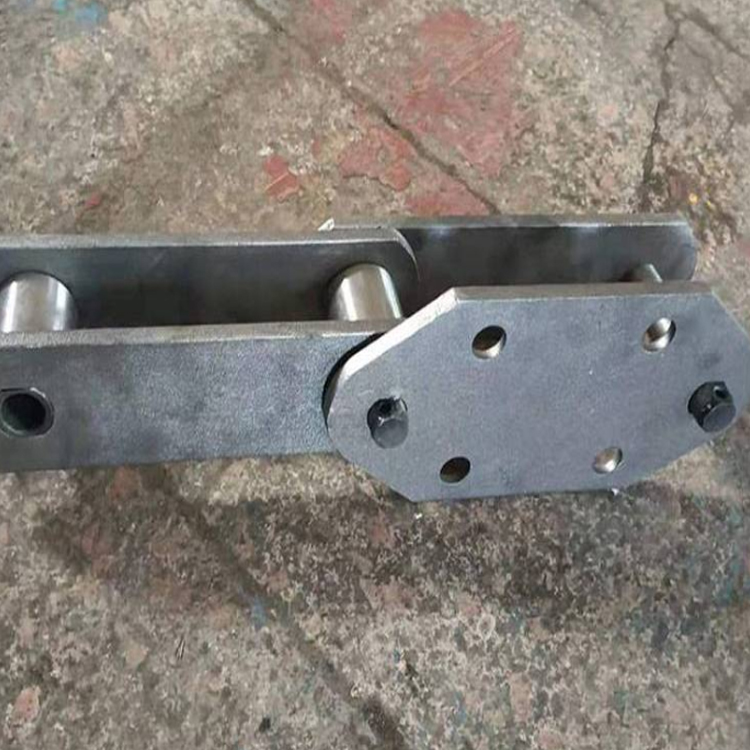

NE15斗式提升机板链是单排链样式,每小时可提升15立方,NE15提升机链条为两边带折弯外链板,用于安装料斗,节距101.6mm,滚子直径26.5mm,销轴长度70mm,销轴直径11.5mm,链板高度35mm,链板厚度6mm,内节内宽27m,安装孔40*90mm。
NE斗式提升机板链材质
链板为45#钢,销轴套筒滚子经过调制热处理,材质是耐磨40Cr,滚子与链轮的齿面长期啮合传动,因此材质必须经过特殊处理,材料经得起长期接触摩擦,必须经过热处理工艺。

由于链传动是非共轭啮合传动,因此,即使是与同一NE斗式提升机输送链条链条实现啮合的链轮,它的齿形也可以不完全相同。在ISO606-1994传动用短节距精密滚子链和链轮国际标准中,并不规定具体的链轮齿形(如图1-4所示),而只规定链条*齿槽形状和*小齿槽形状。标准中规定的齿槽与*小齿槽的参数r、a与r是不相同的。所以实际上只规定了齿形范围,只要落在图1-4中阴影区内的齿槽均是符合标准的齿形。图1-5为能与同一滚子链实现啮合的链轮齿形
