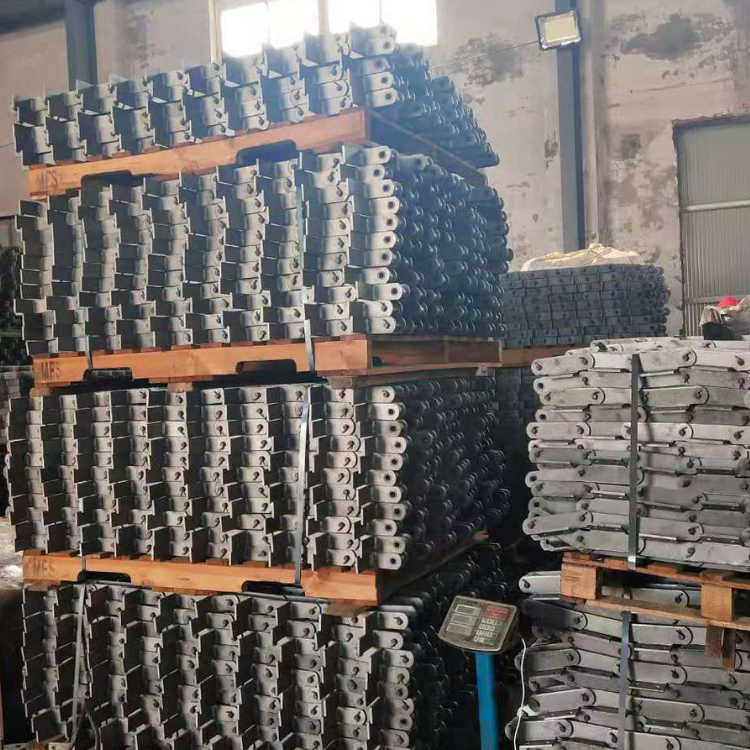

矿用刮板机链条输送机配件NE15斗式提升机板式链条

矿用刮板机链条输送机配件NE15斗式提升机板式链条

NE30型号是板链斗式提升机中常用的一个,提升量为30立方/小时,适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下,样式为双排链。可根据客户要求或来样图纸定做设计。
板链斗式提升机中NE15、NE30型号为单排链样式,NE50及以上为双排链样式。他们的板链提升机链条样式也有些区别,主要在外链板的样式。

NE型板链斗式提升机是由国外引进先进技术研制的新产品.采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
1.上部装置:安装有轨道(双排道),防止板链提升机链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。 2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。 3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。 4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。 5.板链:链板采用 45 # HRC36~42
