矿粉用提升机钙粉垂直加料机石英砂板链斗式提升机

矿粉用提升机钙粉垂直加料机石英砂板链斗式提升机

提升高度高 链速低，运行平稳，且采用板链式离强度耐磨链条，因此可达较离的提升高度(高达40m)。

　　使用寿命长 提升机的喂料采取流入式，运动部件与物料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂 料、提升和卸料中不会撒落，这就防止了物料对机体的磨损，输送链采用板链式强度耐磨链条，延长 了链条和链斗的使用寿命。根据国外同类产品在生产中长期的实践表明，输送链使用寿命超过5年。

　　运行可靠性好 先进的设计原理，保证了整机运行的可靠性。无故障时间超过3万小时。

　　工作原理

　　型号说明

　　提升机装配型式的识别：

　　▲左装—指人在进料口一侧，面对进料口，驱动装置在左边。

　　▲右装—指人在进料口一侧，面对进料口，驱动装置在右边。

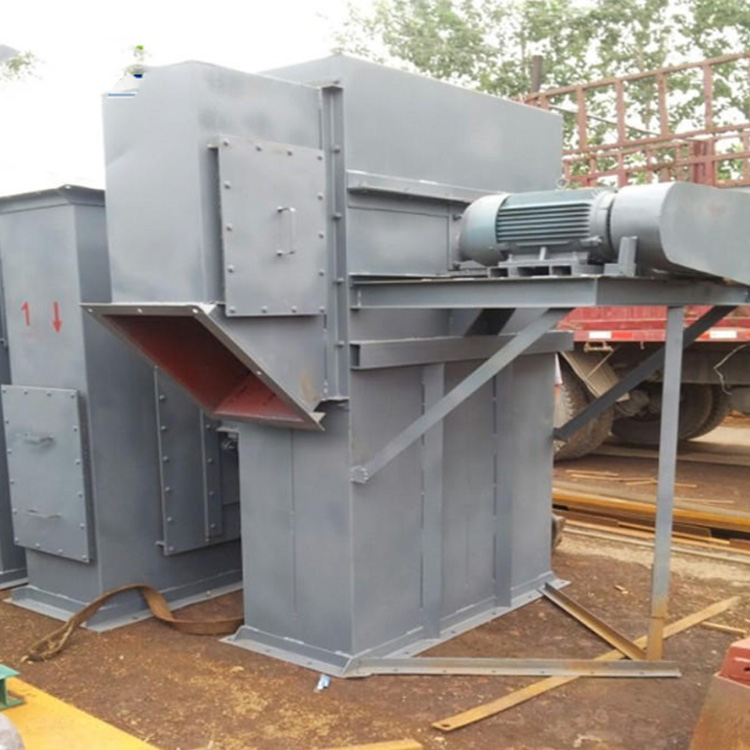

　　NE板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

　　1、运行部件：由料斗和套筒滚子链条组成，NE15、NE30采取单排链，NE50~NE800采取双排链。

　　2、驱动装置：采取Y系列电动机，通过减速器(或直接用摆线针轮减速电机)和链传动组成。（可根据用户要求而定)。

　　驱动装置分左装和右装两种。分别与提升机左、右装对应。

　　左装：为人在减速器输出轴端，面对减速器，传动小链轮在右侧。

　　右装：为人在减速器输出轴端，面对减速器，传动小链轮在左侧。

　　注：提升机驱动平台由单面与三面两种平台制法，一般以三面平台制作，客户要求采用单面平台或维修架时，请合同 上注明，差价另补。

　　3、上部装置：有上置、上部机売、头轴装配等部件，逆止器、卸料口装有防回料橡胶板。

　　4、中部机壳：带检视门中间节，标准中间节和非标节。

　　5、下部装置：安装有张紧装置，本公司对不同型号采用不同的拉紧结构。NE15~NE50采取弹簧张 紧，NE100~NE800采取坠重箱张紧。
