矿粉斗式提升机17米矿渣上料机垂直环链斗式提升机

矿粉斗式提升机17米矿渣上料机垂直环链斗式提升机

板链斗式提升机主要部件说明：
1.NE提升机由运行部件、提升机机头、提升机机座、壳体组成。
2.运行部件由料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。

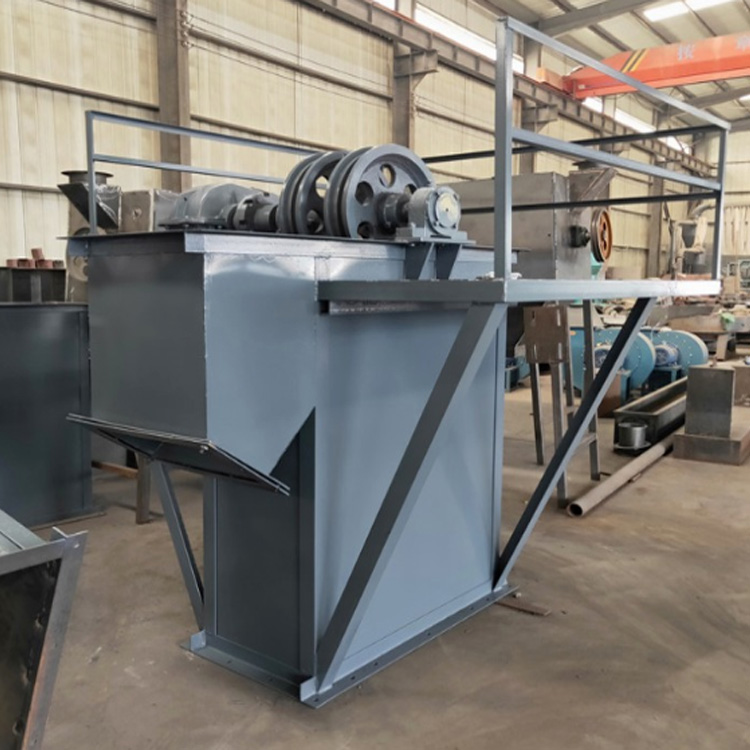

3.提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装：面对喂料口，驱动装置布置在机壳左侧。右装：面对喂料口，驱动装置布置在机壳右侧。

4.提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上，行程一般0.2－0.5m。
板链斗式提升机结构组成：
NE板链斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。
1.运行部件 由料斗和专用链条组成。NE30以下采用单排链，NE50-NE800采用双排链。
2.驱动装置 采用多种驱动组合驱动。驱动平台上装有检修架和栏杆，驱动装置分为左装和右装两种。
3.上部装置 安装有轨道（双排链）、逆止器、卸料口袋装有防回料橡胶板。
