NE系列板链斗式提升机工作原理
NE系列板链式斗式提升机本机系流入式喂料,物料流入料斗内靠板链提升到上端,在物料重力作用下自行卸料。提升机头轮和尾轮底轮轴承转动主要配件链条是合金钢高强度板式链条, **而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机分为环链、板链和皮带三种。NE型斗式提升机由提升机_上链轮、下链轮 ,链条板链,挖斗料斗,丝杆,进出料口,箱体,电机减速机等组成
能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低。*链 斗式提升机采用传动齿轮带动板链在封闭壳体做循环运行方式之输送设备,固设于板链上的料斗中装有物料被链条提升输送,料斗运行到传动齿轮的*部后翻转将物料抛离料斗。现有的斗式提升机*板链,具有心轴,心轴外套设有套筒,套筒上套设有外链板和内链板,心轴中部套设有中间套筒,中间套筒的两侧具有边套筒套设在心轴上,心轴与中间套筒和边套筒均为间隙配合，每个边套筒 上过盈配合套设有一个外链板 ,中间套筒两端过盈配合套设有内链板;枢设于外链板中部的位于外链板内侧的限位卡盘压制限位卡盘两侧的内链板将内链板限位,枢设于内链板中部的位于内链板外侧的限位卡盘压制限位卡盘两侧的外链板将外链板限位;外链板内侧具有与供边套筒穿过的通孔同心的环状凹槽。

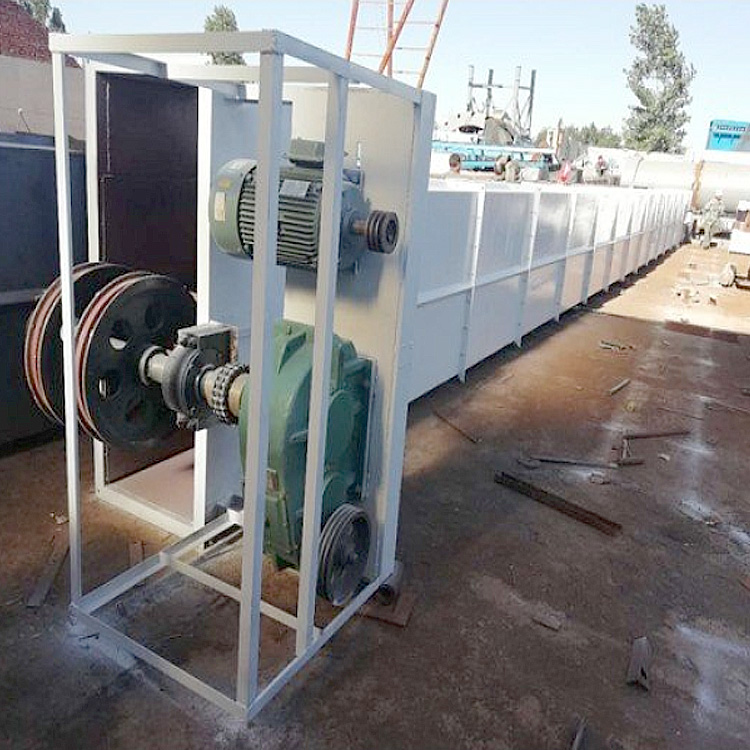

运行部件--由料斗和板式链条组成，NE30以及下采用单排链, NE50--NE800采用双排链。驱动装置---采用多种驱动组合驱动,(依用户实际需 要而定)驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。上部装置--安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。中间节---部分中间节装有轨道(双链)以防止链条工作中摆动。下部装置--安装有 自动张紧装置。
1.提升范围广。这类提升机对物料的种类、 特性及块度的要求少;可提升粉状、粒状和块状物料;可提升磨琢性的的物料;可提升温度250度的高温物料。2.输送能力大。提升量可达15-800立方米/小时。3.能耗低。 这类提升机采用流入式喂料。
