无轴有轴管式水泥绞龙上料机U型螺旋绞龙输送机

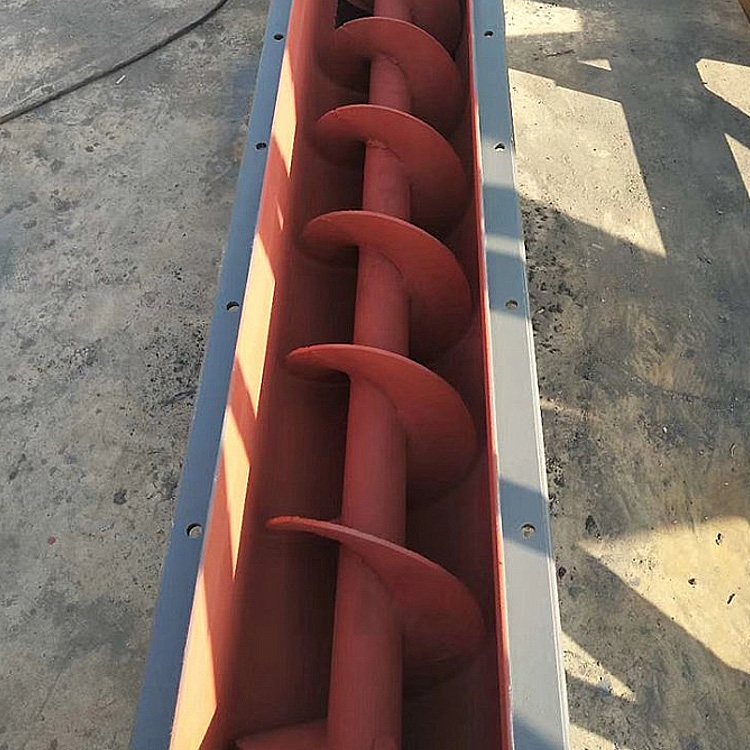

螺旋输送机的构件尺寸一般包括输送带宽度、管道直径、料斗容积、板条宽度和容器大小等,这些构件尺寸都会直接影响到螺旋输送机的输送能力,输送速度和每小时的输送量是由电机确定的,螺旋输送机的电机一般可以选用普通电机或者可调速的调速电机。螺旋是螺旋输送机的基本构件,它由转轴和焊接在轴上的叶片构成,螺旋每段长2--3m,自制螺旋可长些。螺旋轴一般是用圆钢和无缝钢管制造。实心轴与钢管轴相比,在强度相同的情况下,钢管轴比实心轴质量小的多,钢管轴相互之间连接加方便。为节约钢材,减少动力消耗,螺旋轴一般采用直径为50--100m的无缝钢管制造。

螺旋叶片常用3--6mm的厚的钢板按螺距制成单节,然后焊接起来。对输送磨损性强烈的物料的短输送机,叶片可用扁钢压长或用铸铁铸造成整体段节套在轴上。螺旋的直径D一般为100mm、120mm、200mm、250mm、300mm、400mm、500mm、600mm,可达1250mm
螺旋输送机结构特点:
螺旋输送机使用旋转的螺旋叶片将物料推移而进行螺旋输送机输送。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊有螺旋叶片,叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
