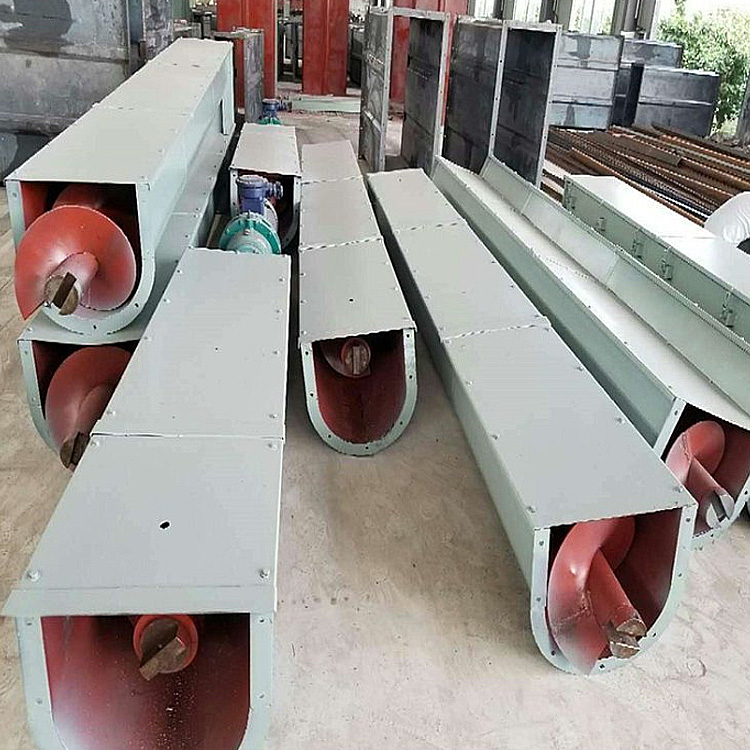

U型无轴螺杆螺旋输送机槽式不锈钢绞龙吸粮喂料机

U型无轴螺杆螺旋输送机槽式不锈钢绞龙吸粮喂料机

常用垂直斗式提升机按牵引件的构造不同分为TD型、TGD型、TH型、NE型4种。按照斗型不同分为深斗、中

深斗、浅斗和鳞斗几种形式(一般情况下，浅料斗适宜于输送较潮湿、易结块、较难抛出的物料；深料斗适宜于

输送干燥、松散、易抛出的物料)。按取料方式不同可分为掏取式或喂入式装载。根据不同机型和速度分为离心

式卸料、离心重力式卸料(混合式)、重力式卸料(物料自重)3种形式。

斗式提升机由上部区段、中部机壳、下部区段、驱动装置和内牵引件组成。上部区段由上部机壳、头罩、传动

滚筒和传动链轮组组成；中部机壳与上下部连接，起支撑防护和密封作用，分为标准节、非标准节和带检视门

的标准节，有单通道和双通道两种形式(其中选双通道主要是加强整机的中间节强度)；下部区段由下部机壳和

拉紧滚子组或拉紧链轮组组成；驱动装置由驱动平台、电动机、减速器传动件和逆止器等组成；内牵引件由料

斗、橡胶输送带或圆环链、套筒滚子链等组成。

斗式提升机主要结构区别于内牵引件的不同。TD型、TGD型上部是传动滚筒，下部是拉紧滚子，用橡胶带做牵

引件，橡胶带一般比料斗两边各宽25～50mm，接头采用压板对接，接头占一个斗位，底部拉紧方式采用螺栓

张紧或自动平衡张紧；TH型由上、下两组磨擦链组组成，牵引件是两根圆环链条(用胶带或环链做内牵件的斗提

机，料斗与料斗之间有一定的距离，因此，不能输送容重及阻力大的物料)，拉紧装置采用重力自动张紧(螺杆张

紧仅限小机型)；NE15、NE30是单根套筒滚子链，NE50～NE800采用双排链或多根套筒滚子链，料斗布置一

个紧接一个，NE15～NE50采用弹簧螺杆张紧，NE100～NE800采用坠重箱张紧。

斗式提升机驱动装置装配分为左装配和右装配两种形式，左装配面对进料口动力驱动装置在机壳的左侧；右装配

面对进料口动力驱动装置在机壳的右侧。
