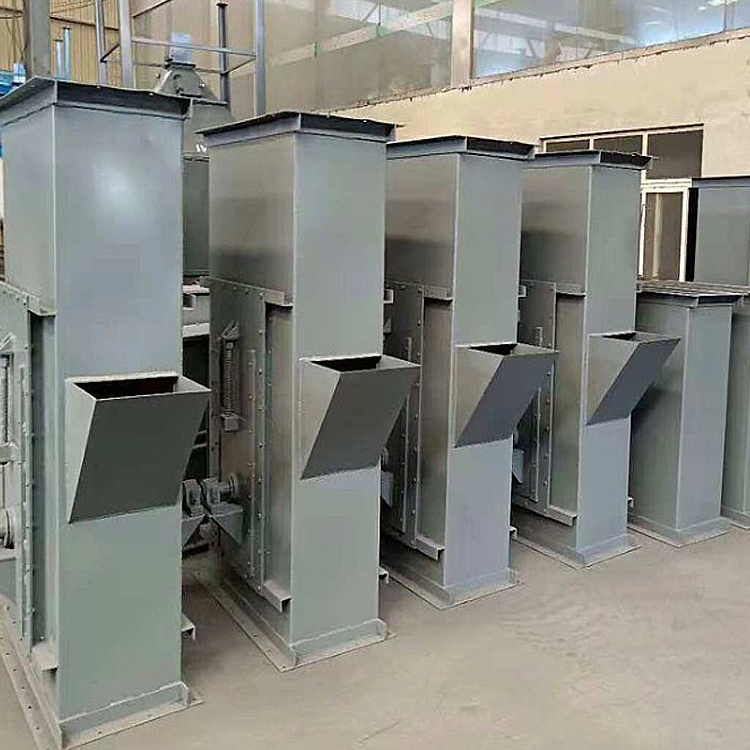

一、车间内安装的提升机，机座大都设在车间士0.00以下地坑内，在车间外安装的提升机，机座标高为车间 士0.00标高。 1、基础划线 根据图纸上设备的位置，并参照与之相联设备的距离，划出提升机机座的纵横中心线，其误差不得超过士10mm。然后在地脚螺栓孔处，采用座浆法安放平垫铁，使各组垫铁的标高误差不得大于1mm，水平度误差不得大于0.1/1000。 2、机壳安装 机壳是用2-5mm钢板焊成矩形箱体，为加强机壳刚度，在矩形的宽幅面上轧成2-3道凸筋，每节长约2～2.5m，上下两端用角钢焊成法兰接口。在机座一节及中部一节，宽幅面有可卸侧板，安装后用螺栓将可卸侧板拧紧。

 二、斗式提升机机壳安装一般有三种方法： (1)整体安装法： 斗式提升机在车间外安装时，安装现场又有充分的场地，可采用机壳整体吊装方法。吊装后，再安装机头。将机座搭在基础的一侧，用枕木将场地垫平，在枕木上组对机壳，然后车间上面挂一套或两套滑轮，将壳体搬起。也可用吊车整体吊起。机壳立起后及时找正，随后把机壳与起吊前准备好的附在车间结构物上的支撑焊在一起。再将上顶机头吊装在机壳上。在采用整体吊装法时，要验算机壳在搬起时的刚度。刚度不够时，要采用加固措施，以免机壳产生永久变形。 　　(2)倒装法： 车间内的提升机，多采用倒装法进行安装。首先检查车间上部结构，核对提升机中间点有否吊装环。没有吊装环，如果采用结构挂滑轮时，要计算结构的强度，能否承受全部讥壳重量，若不能承受，则采用两木搭，挂滑轮组吊装。将机座吊在地坑内，精找后，在地坑上搭设平台，再将最上段节的机壳上口法兰，用螺栓固定一槽钢，槽钢吊环上安装滑车，将这节吊起。然后把第二节机壳推到平台上，把第一节和第二节机壳用螺栓联接好，再将第一、二机壳吊起，推进第三节、第四节直至最后一节与机座联接。全部吊装后，再进行精找。将机头组件从车间外用吊车吊进车间与机壳联接。
