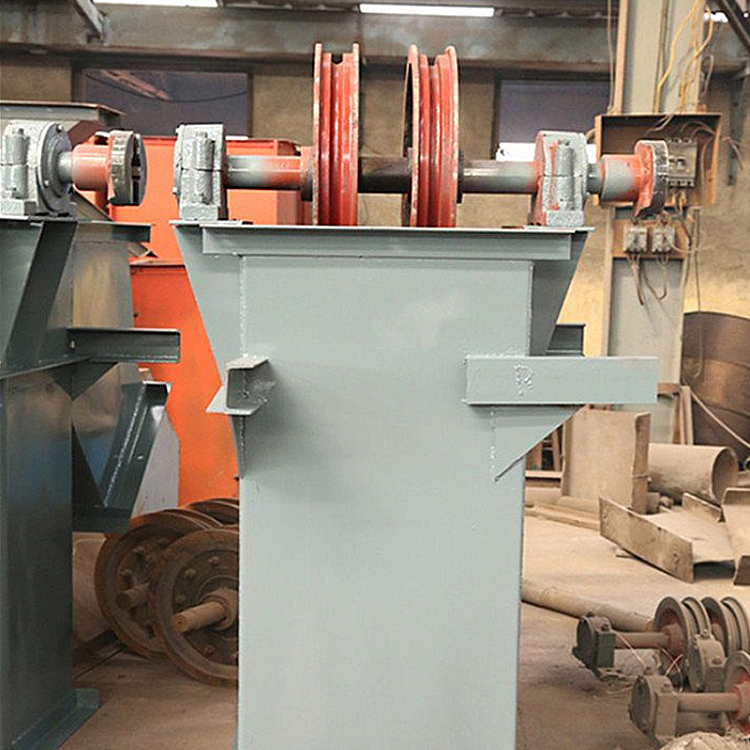

TH型环链斗式提升机TH250环链钢斗输送机
下面为大家带来的是斗式提升机的主要构件: 斗式提升机由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)。 一、料斗 1、圆柱形斗:深斗、斗口呈65º倾斜,深度大,用于干燥,流动性好,很好地撒落的粒状物料的输送。 2、浅斗:口呈45º倾斜,深度小,用于潮湿的和流动性的粒状物料。
3、尖角形斗:其侧壁延伸到底板外,成为挡边,卸料时,物料可沿一个斗的挡边和底板所形成的槽卸止,适用于粘稠性大和沉重的块状物料运送。 二、牵引构件 1、橡胶带:用螺钉和弹性垫片固接在带子口,带比斗宽35~40mm,一般胶带输送温度不超过60℃的物料,耐热胶带可以达到150℃的物料。 2、链条:单链条固接在料斗后壁上;双链与料斗两侧相连。链式提升机当料斗宽度为160~250mm时采用单链,当料斗为320~630mm时采用双链,主要缺点是链节之间磨损大,增加检修次数。
