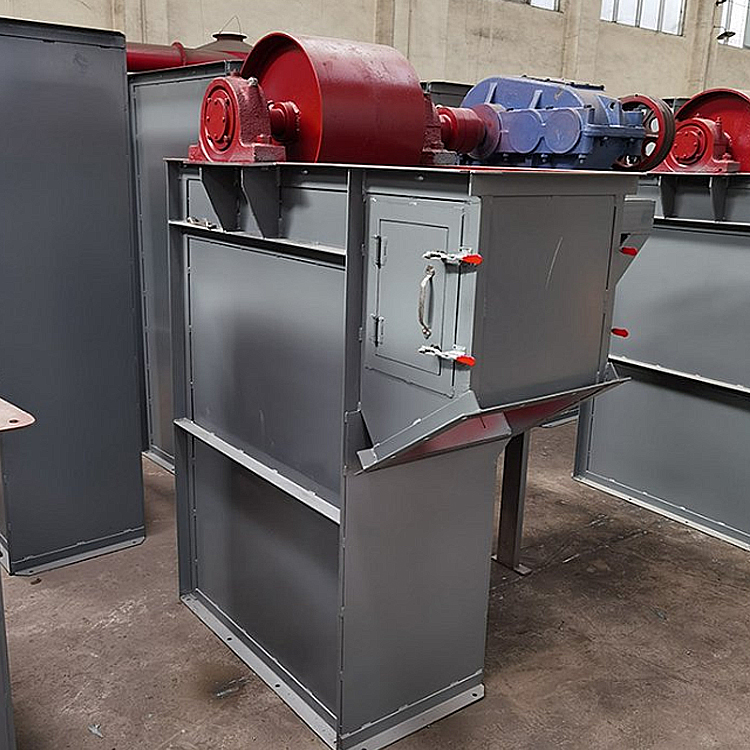

NE30斗式提升机施工现场物料提升机图片

NE30斗式提升机施工现场物料提升机图片

斗式提升机选型取决于以下几个要素：      1、物料的形态：物料是粉状还是颗粒状还是小块状，直径多大。      2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。      3、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物 料比重需要进行牵引力和传动部分抗拉强度的计算。      4、单位时间内的输送量（t/h）。     如果用户的生产条件比如生产环境、场地、高度等有其他的限制，用户也需向提升机厂家提前说明，方便厂家更准确快捷的为您选择合适的提升机型号。

掏取式主要用于输送粉末状、颗粒状、小块状的无磨琢性或半磨琢性的散状物料。  斗式提升机用于垂直或倾斜时输送粉状、颗粒状及小块状物料。    斗提机的优点是：横断面上的外形尺寸较小，可使输送系统布置紧凑；提升高度大；有良好 的密封性等。缺点是：对过载的敏感性大；料斗和牵引构件易损坏。  斗提机提升物料的高度可达80米（如TDG型），一般常用范围小于40米。输送能力在1600m3/h以下。一般情况下采用垂直式斗提机，当垂直式斗提机不能满足特殊工艺要求时，才采用倾斜式斗提机。由于倾斜式斗提机的牵引构件在垂直度过大时需增设支承牵引构件的装置，而使结构复杂，因此很少采用倾斜式斗提机

NE斗式提升机的主要特点：   1、 输送能力大，该系列斗式提升机式国内同类提升机中相近结构尺寸输送量较大的提升机，提升量为50m³/h-500m³/h.   2、 提升范围广。这类斗式提升机对物料的种类、特性要求少，不仅能提升一般的粉脸、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。   3、 驱动功率小，采取流入式喂料、诱导式卸料，大容量的料斗密集型布置，在提升无聊时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30%。   4、 提升高度高，采用板链式和高强度链条，在额定输送量下提升高度可达60米。   5、 操作、维修方便，易损件少。   6、 NE板链斗式提升机结构刚性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。  NE板链斗式提升机主要部件：   1、 上部装置：安装有轨道(双排道)，防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。   2、 中间节装置：部分中间节装有轨道(双排节)，以防止链条在工作中摆动，部分中间节装有检修门以便维修。   3、 下部装置：安装有张紧装置，NE15-NE50采用弹簧张紧，NE100-NE800采用重锤箱张紧。   4、 上下链轮采用ZG310-570. 整体调质，HB229-269齿面淬火HRC40-48。   5、 链板：链板采用45#HRC36-42.  斗式提升机的主要结构：   1、 运行部件：由料斗和套筒滚子链组成;   2、 驱动装置(左、右装配)：由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成;   3、 上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器;   4、 中部机壳：标准节(2m)和非标准节(1-1.5m),包含带检视门的中间节;   5、 下部机装置：下部机壳、进料口、尾部装置、张紧装置。
