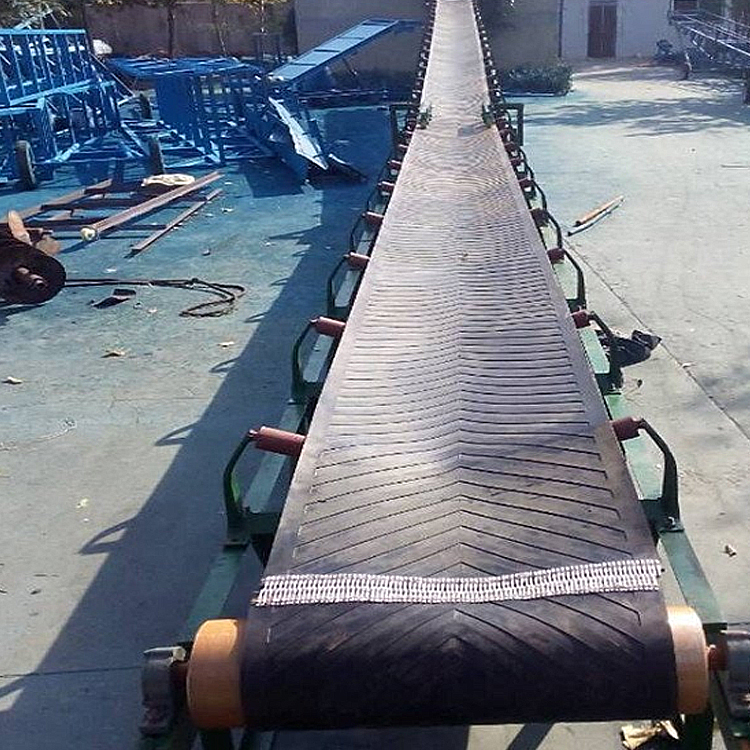

矿石皮带输送机 矿用垂直大倾角皮带机

皮带输送机的主要结构

1.传动装置

传动装置是将电动机的转矩传给皮带，使皮带连续运动的装置。它由电动机、传动滚筒、联轴器、减速器等组成。随着输送机运

输能力的提高,运输距离的加长,电动机的功率在不断增加,多电动机传动也在逐渐增多。采用多电动机传动。可以减少传动装

置的高度和宽度。

传动滚简是传递动力的主要部件,它有单滚筒和双滚筒之分。单滚筒传动具有传动系统简单、部件少的优点。 但在矿井下,为了

结构紧凑,增大包角,以适应井下的不利条件。常采用双滚筒传动。传动滚筒用钢板焊接或用钢铸成。其表面有光面、包胶和铸

胶等三种。在功率不大,环境温度的情况下,采用光面滚筒;在功率大,环境潮湿的情况下,则采用胶面滚筒,以防止胶带在滚

筒上打滑。

2.拉紧装置

拉紧装置的作用是:保证胶带具有足够的张力,使滚筒和胶带产“生必要的摩擦力,限制胶带在各支架间的垂度,使皮带输送机正

常工作。常用的拉紧装置有机械拉紧式、螺杆张紧和重锤拉紧式。

3、清扫装置

皮带输送机运转时,清扫胶带、滚筒和托辊上的赃物非常重要。因为赃物会引起皮带跑偏和运转部件严重磨损。通常在卸载滚筒

的后面,设置刮板清扫皮带的脏污面，另一 种方法 是在卸载滚筒的底部装设回转刷进行清扫。
