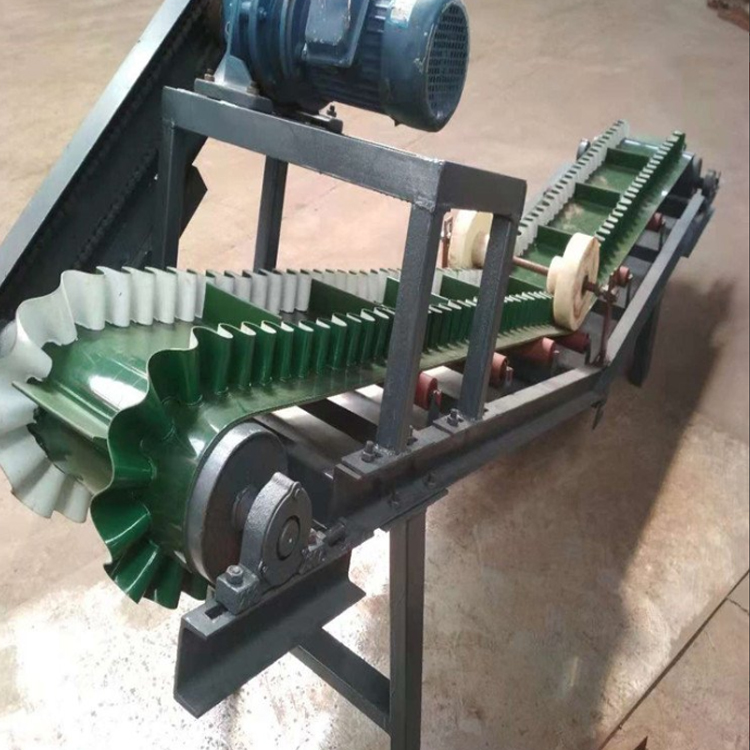

部件及用途 1.波状挡边输送带在输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的"闸"形容器,从而实现大倾角输送。  2.驱动装置是皮带机中的动力部分。系由Y2系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。  3.传动滚筒是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。  4.改向滚筒用于改变输送带的运行方向。改向滚筒用于输送带下表面(非承载面)。  5.压带轮用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。  6.托辊用于支承输送带和带上的物料、使其稳定运行。本系列有上平行托辊、下平型托辊两种型式。

  7.托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上。若干组托带辊形成一个圆弧段，用于改变输送带方向。托带辊采用悬臂支承。  8.立辊用于限制输送带跑偏,并安装在上、下过度段机架上。每个过滤段机架上设有4个,上、下分各两个。  9.拍打轮清料装置用于拍打输送带背面,震落粘在输送带上的物料。  10.拉紧装置使输送带具有足够的张力,保证输送带和传动滚筒间不打滑。限制输送带在各支承间的垂度,使输送机正常运转。本系列采用螺旋拉紧装置。  11.机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等在输送机中分别起支承、防尘和导料作用。本系列中间架支腿有低式、中式和高式三种。下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)。
